Корпус маховика в сборе (часть 1)

Корпус маховика в сборе (часть 1)

← Фланец и шестерня коленчатого вала Корпус маховика в сборе (часть 2) →

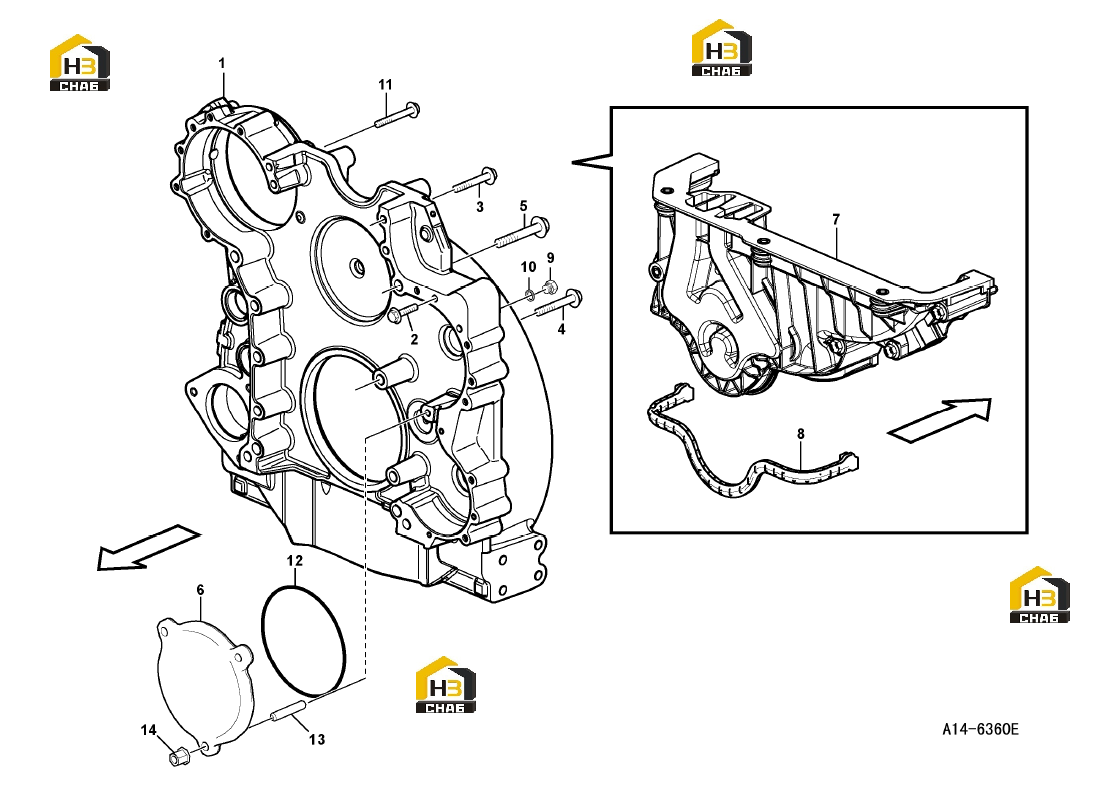

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flywheel Hsg
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange screw M8 x 30 mm
Каталожный номер:11210039
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange screw M10 x 110 mm
Каталожный номер:11215939
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange screw M14 x 100 mm
Каталожный номер:11215931
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange screw M16 x 110 mm
Каталожный номер:11215938
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:11215933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Timing gear cover
Каталожный номер:11215935
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket
Каталожный номер:11215934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:11215937
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring
Каталожный номер:11215932
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange screw M10 x 130 mm
Каталожный номер:11215768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11215941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Stud
Каталожный номер:11215936
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange nut
Каталожный номер:11210040
Комплект:1
Примечание:
