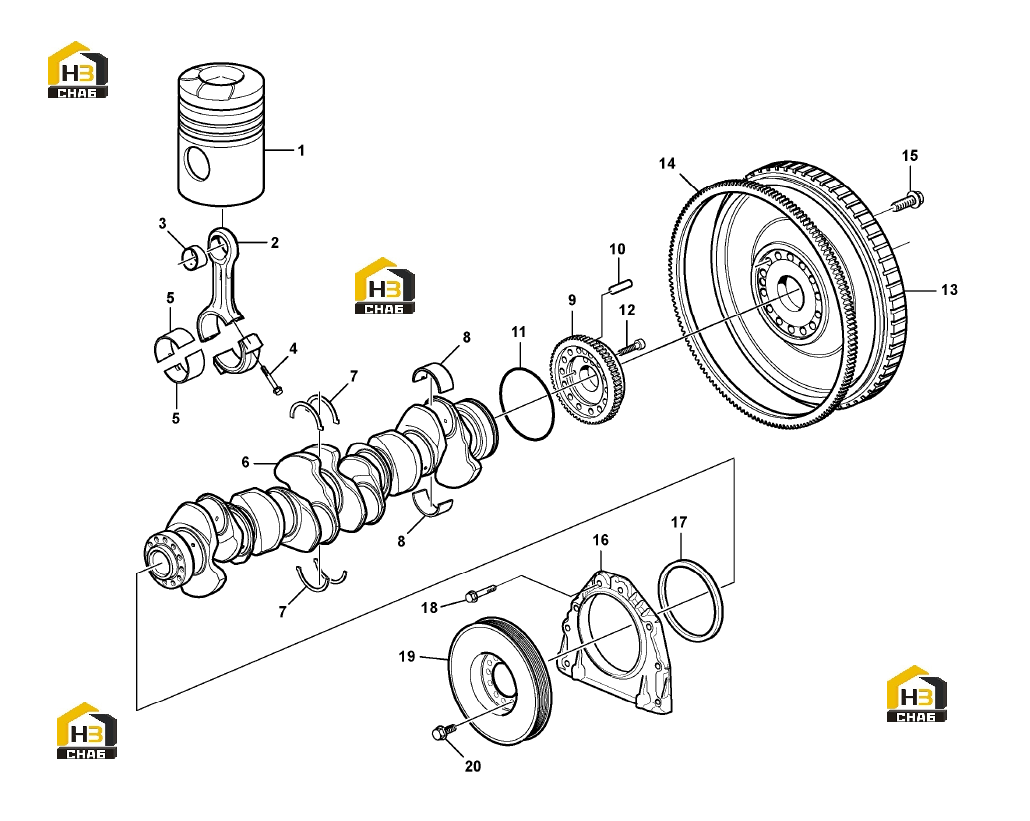

Фланец и шестерня коленчатого вала

← Вал распределительный в сборе Корпус маховика в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:2

Наименование:Connecting Rod

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:2

Наименование:Connecting rod

Каталожный номер:11216282

Комплект:6

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:11216280

Комплект:6

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:11216269

Комплект:24

Примечание:

№ на схеме:5

Наименование:Bearing THICK = 1,25 U SZ

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Big-end bearing kit THICK = 1,00 U SZ

Каталожный номер:11216279

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bearing THICK = 0,75 U SZ

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Big-end bearing kit THICK = 0,50 U SZ

Каталожный номер:11216278

Комплект:6

Примечание:

№ на схеме:5

Наименование:Big-end bearing kit THICK = 0,25 U SZ

Каталожный номер:11216277

Комплект:6

Примечание:

№ на схеме:5

Наименование:Big-end bearing kit

Каталожный номер:11216276

Комплект:6

Примечание:

№ на схеме:6

Наименование:Crankshaft

Каталожный номер:11216268

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thrust washer THICK = 0,1 O SZ

Каталожный номер:11216284

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thrust washer

Каталожный номер:11216283

Комплект:1

Примечание:

№ на схеме:8

Наименование:Main bearing

Каталожный номер:11216270

Комплект:7

Примечание:

№ на схеме:8

Наименование:Main bearing

Каталожный номер:11216271

Комплект:7

Примечание:

№ на схеме:8

Наименование:Main Bearing THICK = 0,50 U SZ

Каталожный номер:11216272

Комплект:7

Примечание:

№ на схеме:8

Наименование:Main Bearing THICK = 0,75 U SZ

Каталожный номер:11216273

Комплект:7

Примечание:

№ на схеме:8

Наименование:Main Bearing THICK = 1,00 U SZ

Каталожный номер:11216274

Комплект:7

Примечание:

№ на схеме:8

Наименование:Main Bearing THICK = 1,25 U SZ

Каталожный номер:11216275

Комплект:7

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:11216281

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11216291

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:11214763

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flywheel

Каталожный номер:11216285

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flywheel

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring gear

Каталожный номер:11216286

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:11216289

Комплект:14

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:11216288

Комплект:1

Примечание:

№ на схеме:17

Наименование:Crankshaft seal

Каталожный номер:11216290

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange screw

Каталожный номер:11210039

Комплект:8

Примечание:

№ на схеме:19

Наименование:Vibration damper

Каталожный номер:11216287

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:11214777

Комплект:6

Примечание:
