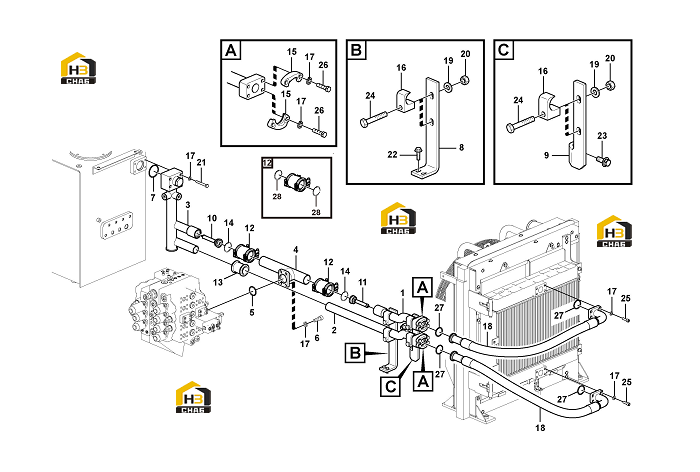

Узел шланга

← Узел шланга регулирующего клапана (часть 1) Распределитель в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11217248

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:11217243

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe

Каталожный номер:11217232

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:11217234

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:11210051

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hex. socket screw

Каталожный номер:11210154

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210111

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:11213805

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:11213804

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:11222292

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve

Каталожный номер:11213802

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connecting pipe

Каталожный номер:11213801

Комплект:2

Примечание:

№ на схеме:13

Наименование:Coupling piece

Каталожный номер:11210670

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:11214814

Комплект:2

Примечание:

№ на схеме:15

Наименование:Flange half

Каталожный номер:11210019

Комплект:4

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:11213806

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:11210065

Комплект:24

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:11217268

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plain washer

Каталожный номер:11210199

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hexagon nut

Каталожный номер:11210109

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hexagon screw

Каталожный номер:11213808

Комплект:4

Примечание:

№ на схеме:22

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11211928

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hexagon screw

Каталожный номер:11213733

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hex. socket screw

Каталожный номер:11210155

Комплект:8

Примечание:

№ на схеме:26

Наименование:Hexagon screw

Каталожный номер:11211929

Комплект:8

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:11210050

Комплект:4

Примечание:

№ на схеме:28

Наименование:Gasket kit

Каталожный номер:11213800

Комплект:1

Примечание:
