Узел шланга регулирующего клапана (часть 1)

← Линия шарнирного соединения Узел шланга →

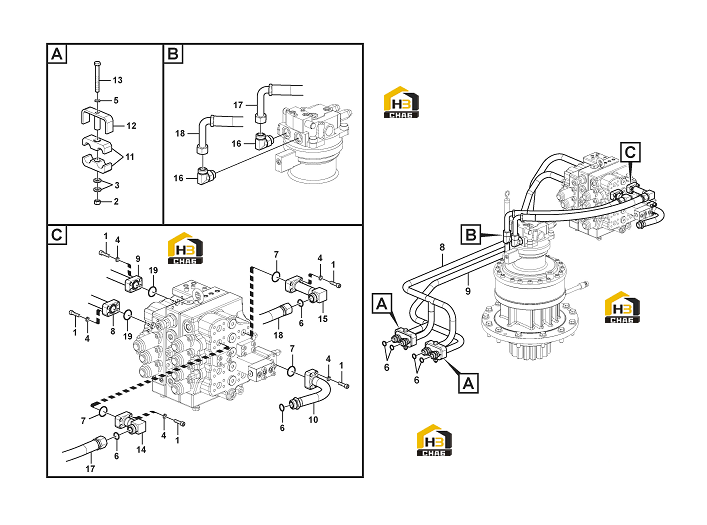

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hex. socket screw

Каталожный номер:11210151

Комплект:20

Примечание:

№ на схеме:2

Наименование:Hexagon nut

Каталожный номер:11211940

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plain washer

Каталожный номер:11210201

Комплект:4

Примечание:

№ на схеме:4

Наименование:Spring washer

Каталожный номер:11210064

Комплект:20

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:11210066

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:11210114

Комплект:7

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11221049

Комплект:3

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:11217230

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:11217231

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11217238

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber clamp

Каталожный номер:11211942

Комплект:4

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:11211941

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hexagon screw

Каталожный номер:11211937

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe

Каталожный номер:11217032

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe

Каталожный номер:11217229

Комплект:1

Примечание:

№ на схеме:16

Наименование:Elbow nipple

Каталожный номер:11212610

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11217269

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:11217270

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11221586

Комплект:2

Примечание:
