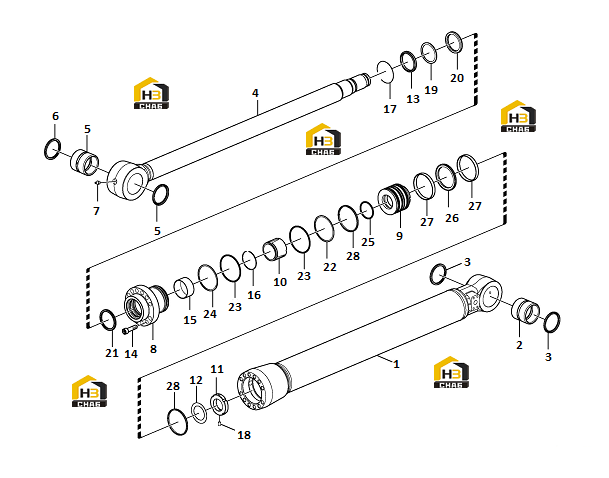

Цилиндр ковшового рычага

← Шатун ковшовой штанги Стрела и трубопроводы для смазки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:2

Наименование:Bushing

Каталожный номер:11212240

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:4

Наименование:Rod

Каталожный номер:11212241

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:11212239

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing

Каталожный номер:11210871

Комплект:2

Примечание:24R309030

№ на схеме:7

Наименование:Lubricating nipple

Каталожный номер:11210001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:9

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:10

Наименование:Rubber damper

Каталожный номер:11219402

Комплект:1

Примечание:24C059060

№ на схеме:11

Наименование:Lock nut

Каталожный номер:11212243

Комплект:1

Примечание:24C012040

№ на схеме:12

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:24C008020

№ на схеме:13

Наименование:Sealing

Каталожный номер:11212246

Комплект:1

Примечание:24D209002

№ на схеме:14

Наименование:Screw

Каталожный номер:11214764

Комплект:15

Примечание:24T516605

№ на схеме:15

Наименование:Bushing

Каталожный номер:11212247

Комплект:1

Примечание:24S190401

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:11212245

Комплект:1

Примечание:24C090220

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:11212244

Комплект:1

Примечание:24C090240

№ на схеме:18

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring

Каталожный номер:11212250

Комплект:1

Примечание:INF

№ на схеме:20

Наименование:Sealing

Каталожный номер:11212249

Комплект:1

Примечание:24F009001

№ на схеме:21

Наименование:Sealing

Каталожный номер:11212248

Комплект:1

Примечание:24H009005

№ на схеме:22

Наименование:Ring

Каталожный номер:11212252

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11212253

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:11212251

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11212257

Комплект:1

Примечание:24K00750A

№ на схеме:26

Наименование:Sealing

Каталожный номер:11212254

Комплект:1

Примечание:

№ на схеме:27

Наименование:Wear ring

Каталожный номер:11212255

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sealing ring

Каталожный номер:11212256

Комплект:2

Примечание:

№ на схеме:29

Наименование:Sealing kit

Каталожный номер:11212849

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bucket cylinder

Каталожный номер:11212137

Комплект:1

Примечание:
