Стрела и трубопроводы для смазки

Стрела и трубопроводы для смазки

← Цилиндр ковшового рычага Палец гидроцилиндра в сборе (часть 1) →

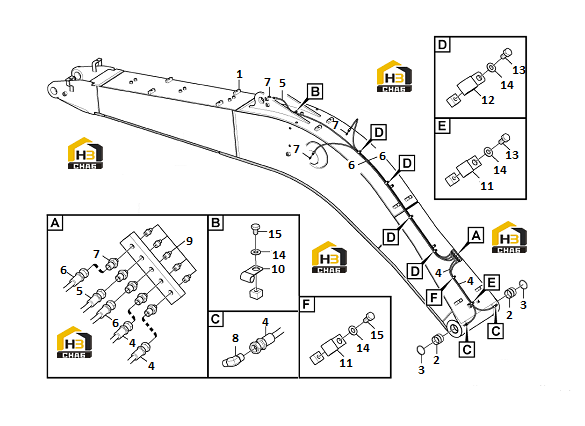

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Excavator boom
Каталожный номер:14406757
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bushing
Каталожный номер:11216742
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring
Каталожный номер:11212087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:14401358
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:14401360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:14401359
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nipple
Каталожный номер:11210802
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nipple
Каталожный номер:11210803
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Insulating clip
Каталожный номер:11211654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Insulating clip
Каталожный номер:11211656
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clip
Каталожный номер:11211663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11210117
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:11210218
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210187
Комплект:2
Примечание:
