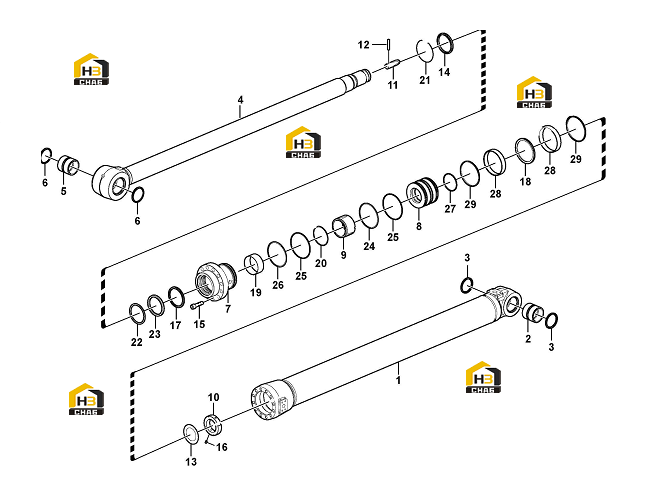

Цилиндр ковша

← Рычаг ковша Шатун ковшовой штанги →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:2

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:4

Наименование:Rod

Каталожный номер:11212259

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:7

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:8

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:9

Наименование:Cushion

Каталожный номер:11221024

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lock nut

Каталожный номер:11210724

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cushion

Каталожный номер:11218716

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:11219864

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:24C008020

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:11212260

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:11214764

Комплект:15

Примечание:24T516605

№ на схеме:16

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:11212261

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston seal

Каталожный номер:11212262

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:11212264

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring retainer

Каталожный номер:11212263

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:11212265

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring

Каталожный номер:11212268

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing ring

Каталожный номер:11212266

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:11212267

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11212273

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring

Каталожный номер:11212270

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:11212272

Комплект:1

Примечание:

№ на схеме:28

Наименование:Wear ring

Каталожный номер:11212269

Комплект:2

Примечание:

№ на схеме:29

Наименование:Sealing ring

Каталожный номер:11212271

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:11212848

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hydraulic cylinder

Каталожный номер:11217692

Комплект:1

Примечание:
