Рычаг ковша

Рычаг ковша

← Рычаг крепежный Цилиндр ковша →

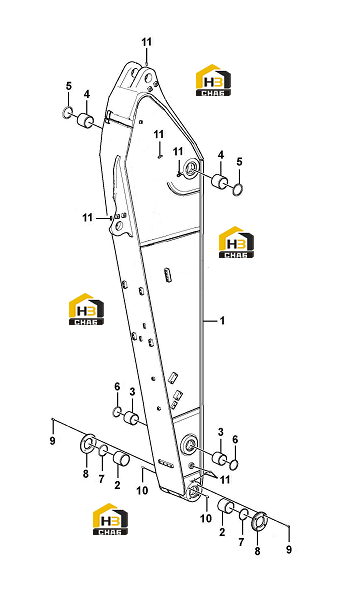

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Digging arm
Каталожный номер:14401851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bushing
Каталожный номер:11212094
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bushing
Каталожный номер:11212093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bushing
Каталожный номер:11210789
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing
Каталожный номер:11210872
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing
Каталожный номер:11210870
Комплект:2
Примечание:24R308043
0 ₽
шт
№ на схеме:7
Наименование:Sealing
Каталожный номер:11210871
Комплект:2
Примечание:24R309030
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:14401361
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hex. socket screw
Каталожный номер:11210150
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:11210786
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:7
Примечание:
