Система гидравлическая рабочая (часть 2)

Система гидравлическая рабочая (часть 2)

← Цилиндр стрелы Ковш в сборе →

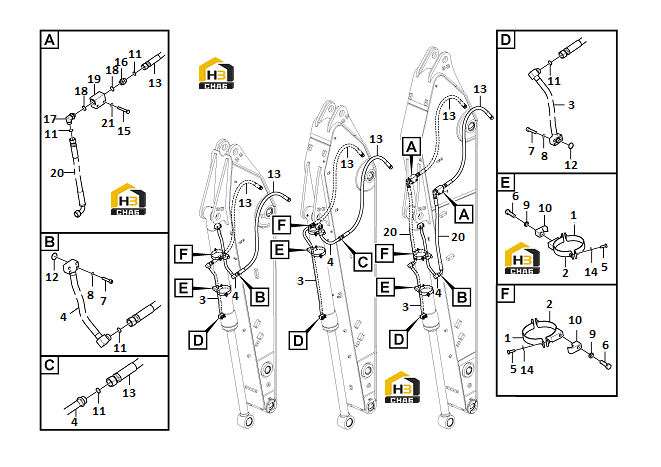

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:11214432
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11214438
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:11212067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:11212068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hex. socket screw
Каталожный номер:11210152
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Kongbai (пустой номер)
Каталожный номер:Kongbai (пустой)
Комплект:2
Примечание:Kongbai (нет номера)
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11211129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:11212396
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11221995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:11217098
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
