Ковш в сборе

Ковш в сборе

← Система гидравлическая рабочая (часть 2) Крепление ковша →

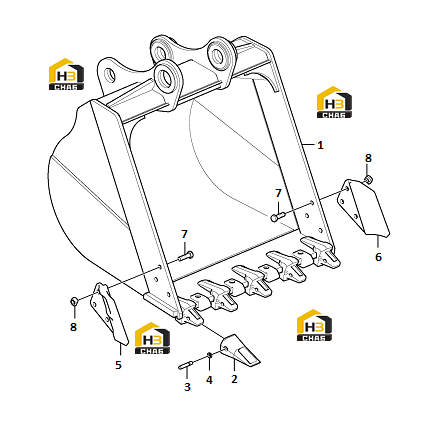

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:14401003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tooth
Каталожный номер:11217130
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:11210768
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:11210753
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Side cutter
Каталожный номер:11211349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Side cutter
Каталожный номер:11211348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:11219890
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:11221002
Комплект:6
Примечание:
