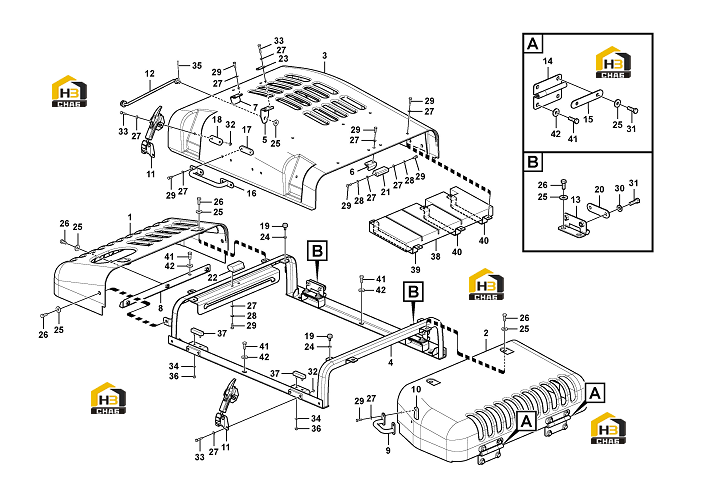

Капот двигателя

← Каркас капота Дверь боковая (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:11216733

Комплект:1

Примечание:

№ на схеме:2

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:3

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:4

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:5

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:6

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:7

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:8

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:9

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:10

Наименование:Bracket

Каталожный номер:11216735

Комплект:2

Примечание:

№ на схеме:11

Наименование:Lock catch

Каталожный номер:14401317

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rod

Каталожный номер:11210403

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hinge

Каталожный номер:11216715

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hinge

Каталожный номер:11216034

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:14401335

Комплект:2

Примечание:

№ на схеме:16

Наименование:Handle

Каталожный номер:11216714

Комплект:1

Примечание:

№ на схеме:17

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:2

Примечание:Kongbai (нет номера)

№ на схеме:18

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:2

Примечание:Kongbai (нет номера)

№ на схеме:19

Наименование:Bumper

Каталожный номер:11212633

Комплект:4

Примечание:

№ на схеме:20

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:2

Примечание:Kongbai (нет номера)

№ на схеме:21

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:22

Наименование:Guide

Каталожный номер:11212634

Комплект:1

Примечание:

№ на схеме:23

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:24

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:11210538

Комплект:18

Примечание:

№ на схеме:26

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:13

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:11210218

Комплект:30

Примечание:

№ на схеме:28

Наименование:Spring washer

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:29

Наименование:Hexagon screw

Каталожный номер:11210119

Комплект:20

Примечание:

№ на схеме:30

Наименование:Plain washer

Каталожный номер:11210198

Комплект:4

Примечание:

№ на схеме:31

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:8

Примечание:

№ на схеме:32

Наименование:Lock nut

Каталожный номер:11211053

Комплект:8

Примечание:

№ на схеме:33

Наименование:Hexagon screw

Каталожный номер:11212647

Комплект:10

Примечание:

№ на схеме:34

Наименование:Plain washer

Каталожный номер:11212648

Комплект:4

Примечание:

№ на схеме:35

Наименование:Split pin

Каталожный номер:11212646

Комплект:1

Примечание:

№ на схеме:36

Наименование:Lock nut

Каталожный номер:11212645

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bushing

Каталожный номер:11210578

Комплект:2

Примечание:

№ на схеме:38

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:39

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:40

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:2

Примечание:Kongbai (нет номера)

№ на схеме:41

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:12

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:11210538

Комплект:12

Примечание:

№ на схеме:43

Наименование:Hood

Каталожный номер:11216734

Комплект:1

Примечание:
