Дверь боковая (часть 1)

Дверь боковая (часть 1)

← Капот двигателя Дверь боковая (часть 2) →

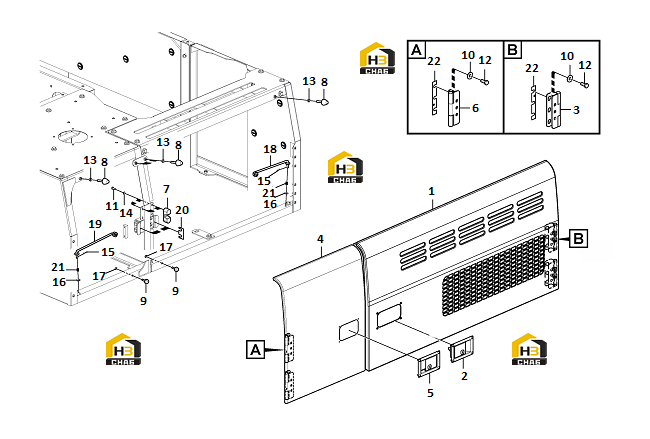

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rear door
Каталожный номер:26330014861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock
Каталожный номер:14404752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hinge
Каталожный номер:11210901
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Door
Каталожный номер:11216570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Door lock
Каталожный номер:14405420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hinge
Каталожный номер:11216053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bump stop
Каталожный номер:11211010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:11210576
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bumper
Каталожный номер:11210361
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Collar
Каталожный номер:11210580
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11210119
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon nut
Каталожный номер:11210130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:11210218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin
Каталожный номер:11211662
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:11212281
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Rod
Каталожный номер:11210418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Rod
Каталожный номер:11210419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Shim
Каталожный номер:11212649
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Spring
Каталожный номер:11210493
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Shim
Каталожный номер:11212649
Комплект:4
Примечание:
