Палец гидроцилиндра в сборе

Палец гидроцилиндра в сборе

← Гидропровод Рычаг подъемный →

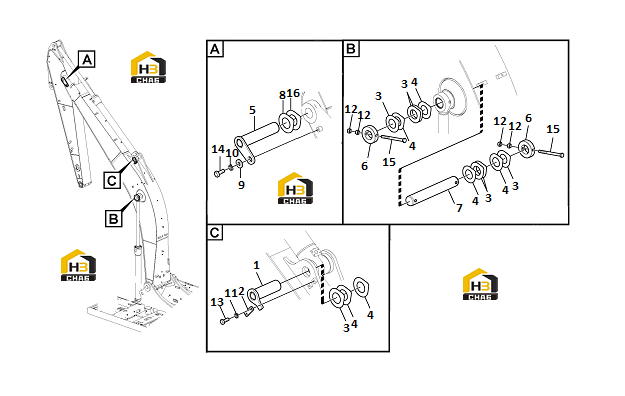

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:14401529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock
Каталожный номер:11210779
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:11210780
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:11210781
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:14402711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock pin
Каталожный номер:14402713
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:14402712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:11222520
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer
Каталожный номер:11223257
Комплект:1
Примечание:21*60*6
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11222986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon nut
Каталожный номер:11223158
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11223254
Комплект:2
Примечание:M16*30
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11223258
Комплект:1
Примечание:m20*40
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11223259
Комплект:2
Примечание:M16*190
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:26170012301
Комплект:2
Примечание:
