NEW LGCE (SDLG) LG6225E (2017.12) Code 4110001424/
Гидропровод

Гидропровод

← Цилиндр ковшового рычага Палец гидроцилиндра в сборе →

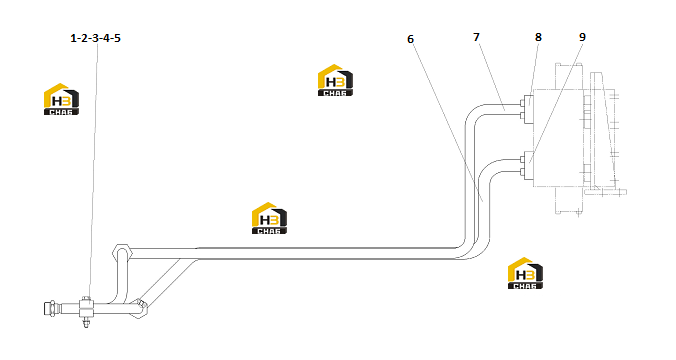

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plate
Каталожный номер:26130002301
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber sleeve
Каталожный номер:26130002331
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000136
Комплект:2
Примечание:GB16674-M10*85EpZn-8.8
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:4013000007
Комплект:2
Примечание:GB6170-M10EpZn-8
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:26130004471
Комплект:1
Примечание:B5
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:26130004511
Комплект:1
Примечание:A5
0 ₽
шт
№ на схеме:8
Наименование:Flange half
Каталожный номер:4120001099
Комплект:1
Примечание:M2M2HK-16
0 ₽
шт
№ на схеме:9
Наименование:Flange half
Каталожный номер:4120003012
Комплект:1
Примечание:FHS65CF
