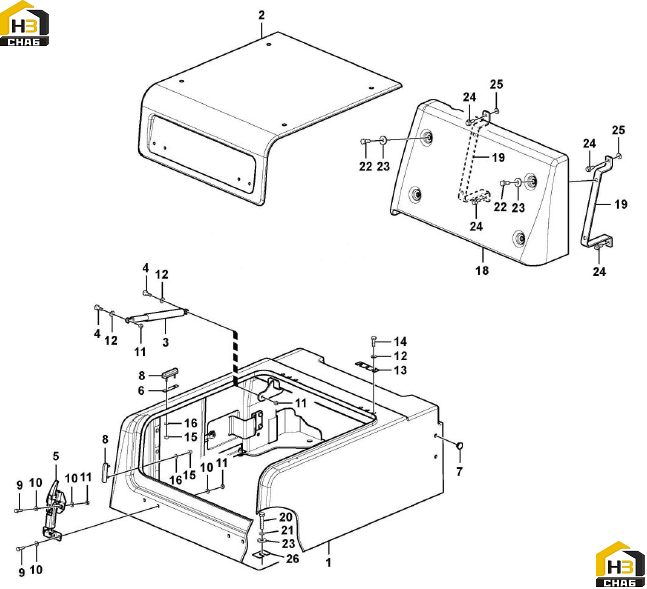

Ящик для инструментов, освещение

← Поручень Дверь кабины оператора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рама ящика

Каталожный номер:11215872

Комплект:1

Примечание:

№ на схеме:2

Наименование:Дверь

Каталожный номер:11215873

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пружина газовая

Каталожный номер:11210437

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт крепежный

Каталожный номер:11210577

Комплект:2

Примечание:

№ на схеме:5

Наименование:Защёлка

Каталожный номер:11210526

Комплект:2

Примечание:

№ на схеме:6

Наименование:Пластина

Каталожный номер:11210527

Комплект:2

Примечание:

№ на схеме:7

Наименование:Петля-зажим

Каталожный номер:11210440

Комплект:4

Примечание:

№ на схеме:8

Наименование:Втулка

Каталожный номер:11210525

Комплект:4

Примечание:

№ на схеме:9

Наименование:Болт с шестигранной головкой

Каталожный номер:11210120

Комплект:8

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:11210218

Комплект:16

Примечание:

№ на схеме:11

Наименование:Контргайка

Каталожный номер:11211053

Комплект:10

Примечание:

№ на схеме:12

Наименование:Шайба простая

Каталожный номер:11210197

Комплект:8

Примечание:

№ на схеме:13

Наименование:Пластина

Каталожный номер:11211122

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт с шестигранной головкой

Каталожный номер:11210124

Комплект:6

Примечание:

№ на схеме:15

Наименование:Контргайка

Каталожный номер:11211629

Комплект:8

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:11211632

Комплект:8

Примечание:

№ на схеме:17

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:18

Наименование:Крышка

Каталожный номер:11216758

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кронштейн

Каталожный номер:11215870

Комплект:2

Примечание:

№ на схеме:20

Наименование:Болт с шестигранной головкой

Каталожный номер:11210100

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба пружины

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:22

Наименование:Болт с шестигранной головкой

Каталожный номер:11210098

Комплект:4

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:11210538

Комплект:8

Примечание:

№ на схеме:24

Наименование:Болт крепежный фланца

Каталожный номер:11210032

Комплект:4

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:11212281

Комплект:2

Примечание:

№ на схеме:26

Наименование:Пластина

Каталожный номер:11211123

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ящик для инструментов

Каталожный номер:11214839

Комплект:1

Примечание:
