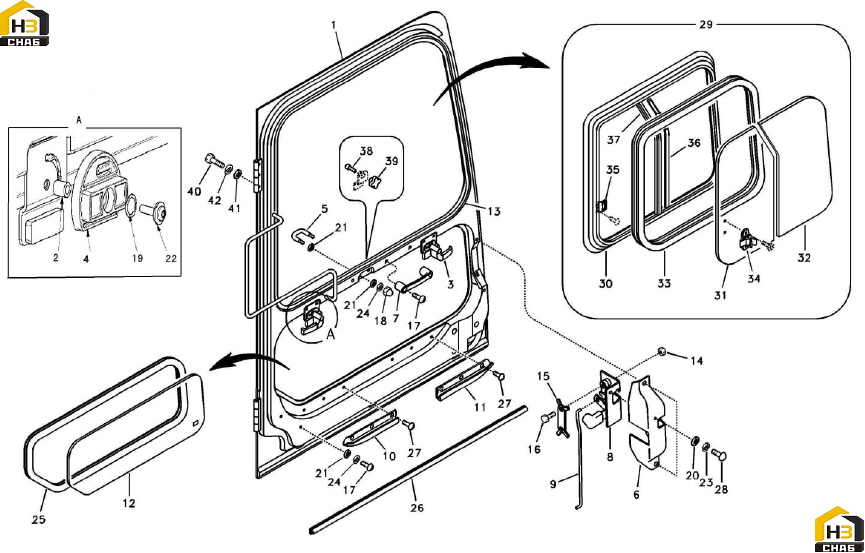

Дверь кабины оператора

← Ящик для инструментов, освещение Отопление кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцо

Каталожный номер:11214655

Комплект:2

Примечание:

№ на схеме:3

Наименование:Губка

Каталожный номер:11214657

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:11214654

Комплект:1

Примечание:

№ на схеме:5

Наименование:Скоба крепежная

Каталожный номер:11210298

Комплект:1

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:11211253

Комплект:1

Примечание:

№ на схеме:7

Наименование:Поручень

Каталожный номер:11210299

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ручка-защелка двери

Каталожный номер:11210300

Комплект:1

Примечание:

№ на схеме:9

Наименование:Планка

Каталожный номер:11210301

Комплект:1

Примечание:

№ на схеме:10

Наименование:Контейнер стеклянный

Каталожный номер:11210318

Комплект:1

Примечание:

№ на схеме:11

Наименование:Контейнер стеклянный

Каталожный номер:11210319

Комплект:1

Примечание:

№ на схеме:12

Наименование:Стекло

Каталожный номер:11211183

Комплект:1

Примечание:

№ на схеме:13

Наименование:Планка ограничительная

Каталожный номер:11210356

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гайка шестигранная

Каталожный номер:11210219

Комплект:2

Примечание:

№ на схеме:15

Наименование:Пластина замка

Каталожный номер:11210452

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт с шестигранной головкой

Каталожный номер:11210093

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт крепежный

Каталожный номер:11211051

Комплект:4

Примечание:

№ на схеме:18

Наименование:Гайка

Каталожный номер:11211039

Комплект:2

Примечание:

№ на схеме:19

Наименование:Кнопка замка

Каталожный номер:11214653

Комплект:8

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:11210057

Комплект:3

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:11210058

Комплект:6

Примечание:

№ на схеме:22

Наименование:Болт крепежный

Каталожный номер:11214656

Комплект:8

Примечание:

№ на схеме:23

Наименование:Шайба пружины

Каталожный номер:11210062

Комплект:3

Примечание:

№ на схеме:24

Наименование:Шайба пружины

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гидроизоляция

Каталожный номер:11211046

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гидроизоляция

Каталожный номер:11210472

Комплект:1

Примечание:

№ на схеме:27

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:14

Примечание:

№ на схеме:28

Наименование:Болт крепежный

Каталожный номер:11210087

Комплект:3

Примечание:

№ на схеме:29

Наименование:Окно в сборе

Каталожный номер:11211231

Комплект:1

Примечание:

№ на схеме:30

Наименование:Рамка

Каталожный номер:11210653

Комплект:1

Примечание:

№ на схеме:31

Наименование:Стекло

Каталожный номер:11211239

Комплект:1

Примечание:

№ на схеме:32

Наименование:Стекло

Каталожный номер:11211240

Комплект:1

Примечание:

№ на схеме:33

Наименование:Гидроизоляция

Каталожный номер:11210518

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ручка-защелка двери

Каталожный номер:11210658

Комплект:1

Примечание:

№ на схеме:35

Наименование:Язычок блокировки

Каталожный номер:11210655

Комплект:1

Примечание:

№ на схеме:36

Наименование:Планка ограничительная

Каталожный номер:11210470

Комплект:1

Примечание:

№ на схеме:37

Наименование:Рамка

Каталожный номер:11210654

Комплект:1

Примечание:

№ на схеме:38

Наименование:Заклепка резиновая

Каталожный номер:11210656

Комплект:1

Примечание:

№ на схеме:39

Наименование:Кнопка замка

Каталожный номер:11210657

Комплект:1

Примечание:

№ на схеме:40

Наименование:Болт с шестигранной головкой

Каталожный номер:11210123

Комплект:6

Примечание:

№ на схеме:41

Наименование:Шайба

Каталожный номер:11210068

Комплект:6

Примечание:

№ на схеме:42

Наименование:Шайба пружины

Каталожный номер:11210064

Комплект:6

Примечание:

№ на схеме:43

Наименование:Дверь

Каталожный номер:11214645

Комплект:1

Примечание:
