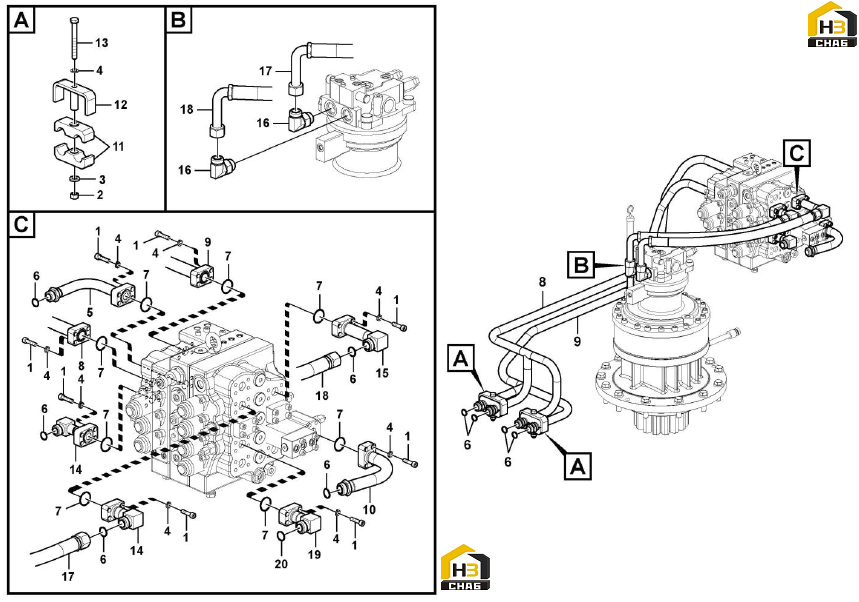

Система гидравлики

← Гидравлическое управление редукторов хода Система гидравлики (масляный радиатор) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт крепежный

Каталожный номер:11210151

Комплект:32

Примечание:

№ на схеме:2

Наименование:Гайка шестигранная

Каталожный номер:11210130

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:11211641

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шайба пружины

Каталожный номер:11210064

Комплект:34

Примечание:

№ на схеме:5

Наименование:Трубка нержавеющая

Каталожный номер:11217030

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо уплотнительное

Каталожный номер:11210113

Комплект:9

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:11210048

Комплект:8

Примечание:

№ на схеме:8

Наименование:Трубка

Каталожный номер:11211159

Комплект:1

Примечание:

№ на схеме:9

Наименование:Трубка

Каталожный номер:11211160

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубка нержавеющая

Каталожный номер:11217029

Комплект:1

Примечание:

№ на схеме:11

Наименование:Зажим

Каталожный номер:11211327

Комплект:4

Примечание:

№ на схеме:12

Наименование:Зажим

Каталожный номер:11211326

Комплект:2

Примечание:

№ на схеме:13

Наименование:Болт с шестигранной головкой

Каталожный номер:11210128

Комплект:2

Примечание:

№ на схеме:14

Наименование:Трубка нержавеющая

Каталожный номер:11217031

Комплект:2

Примечание:

№ на схеме:15

Наименование:Трубка нержавеющая

Каталожный номер:11217028

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штуцер

Каталожный номер:11210010

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шланг в сборе

Каталожный номер:11217034

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шланг в сборе

Каталожный номер:11217033

Комплект:1

Примечание:

№ на схеме:19

Наименование:Трубка

Каталожный номер:11217032

Комплект:1

Примечание:

№ на схеме:20

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:
