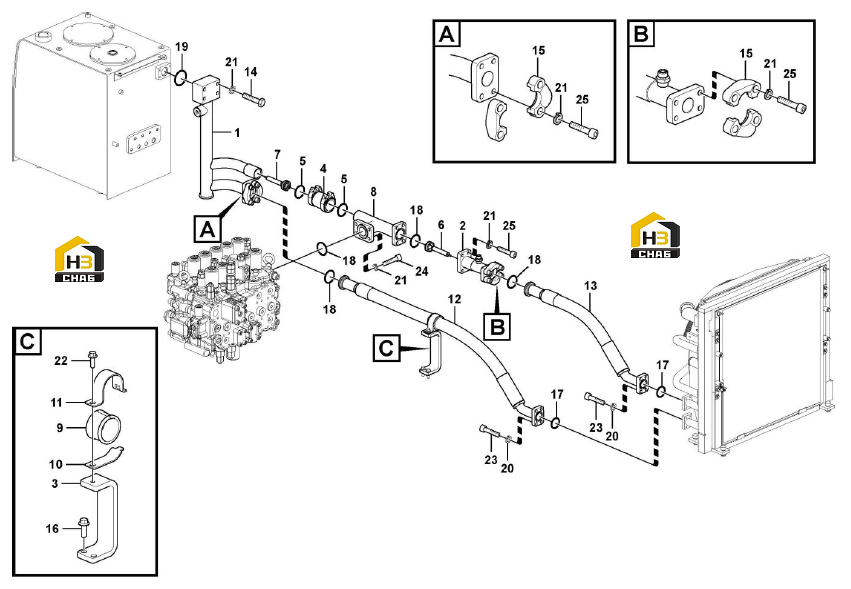

Система гидравлики (масляный радиатор)

← Система гидравлики Система гидравлики (гидравлический насос) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Трубка нержавеющая возвратная

Каталожный номер:11217046

Комплект:1

Примечание:

№ на схеме:2

Наименование:Трубка нержавеющая

Каталожный номер:11217045

Комплект:1

Примечание:

№ на схеме:3

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:4

Наименование:Соединение

Каталожный номер:11210670

Комплект:1

Примечание:

№ на схеме:5

Наименование:Комплект прокладок

Каталожный номер:11210554

Комплект:2

Примечание:

№ на схеме:6

Наименование:Клапан

Каталожный номер:11210782

Комплект:1

Примечание:

№ на схеме:7

Наименование:Клапан

Каталожный номер:11210671

Комплект:1

Примечание:

№ на схеме:8

Наименование:Трубка

Каталожный номер:11211290

Комплект:1

Примечание:

№ на схеме:9

Наименование:Петля-зажим

Каталожный номер:11210758

Комплект:1

Примечание:

№ на схеме:10

Наименование:Зажим

Каталожный номер:11210759

Комплект:1

Примечание:

№ на схеме:11

Наименование:Скрепка-держатель

Каталожный номер:11210760

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шланг специальный в сборе

Каталожный номер:11217048

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг специальный в сборе

Каталожный номер:11217047

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт с шестигранной головкой

Каталожный номер:11210190

Комплект:4

Примечание:

№ на схеме:15

Наименование:Фланец

Каталожный номер:11210019

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт крепежный фланца

Каталожный номер:11210037

Комплект:2

Примечание:

№ на схеме:17

Наименование:Кольцо уплотнительное

Каталожный номер:11210049

Комплект:2

Примечание:

№ на схеме:18

Наименование:Кольцо уплотнительное

Каталожный номер:11214904

Комплект:4

Примечание:

№ на схеме:19

Наименование:Кольцо уплотнительное

Каталожный номер:11210051

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба пружины

Каталожный номер:11210064

Комплект:8

Примечание:

№ на схеме:21

Наименование:Шайба пружины

Каталожный номер:11210065

Комплект:20

Примечание:

№ на схеме:22

Наименование:Болт крепежный фланца

Каталожный номер:11210034

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт с шестигранной головкой

Каталожный номер:11210151

Комплект:8

Примечание:

№ на схеме:24

Наименование:Болт с шестигранной головкой

Каталожный номер:11210154

Комплект:4

Примечание:

№ на схеме:25

Наименование:Болт с шестигранной головкой

Каталожный номер:11210155

Комплект:12

Примечание:
