Крепежные средства двигателя

Крепежные средства двигателя

← Двигатель в сборе Бак топливный и крепежные средства →

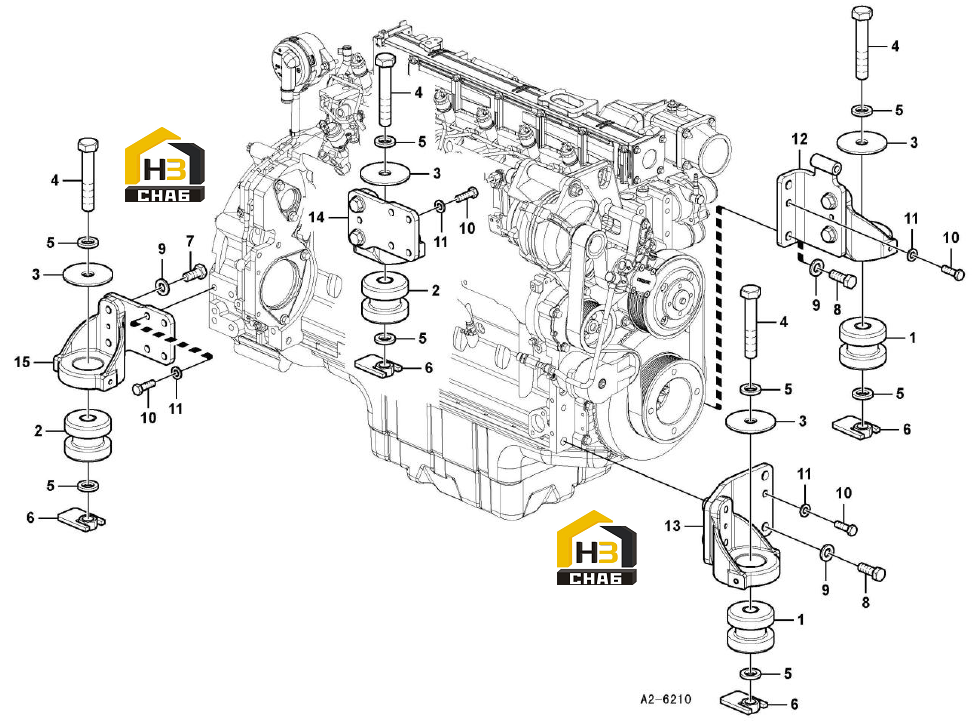

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Подушка
Каталожный номер:11210560
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Подушка
Каталожный номер:11210561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Пластина
Каталожный номер:11210565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Болт крепежный
Каталожный номер:11210211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба простая
Каталожный номер:11210203
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Гайка
Каталожный номер:11210435
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт с шестигранной головкой
Каталожный номер:11210101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт с шестигранной головкой
Каталожный номер:11210102
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба простая
Каталожный номер:11210199
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт с шестигранной головкой
Каталожный номер:11210215
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба простая
Каталожный номер:11210198
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Кронштейн
Каталожный номер:11210995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Кронштейн
Каталожный номер:11210988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кронштейн
Каталожный номер:11210993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Кронштейн
Каталожный номер:11210994
Комплект:1
Примечание:
