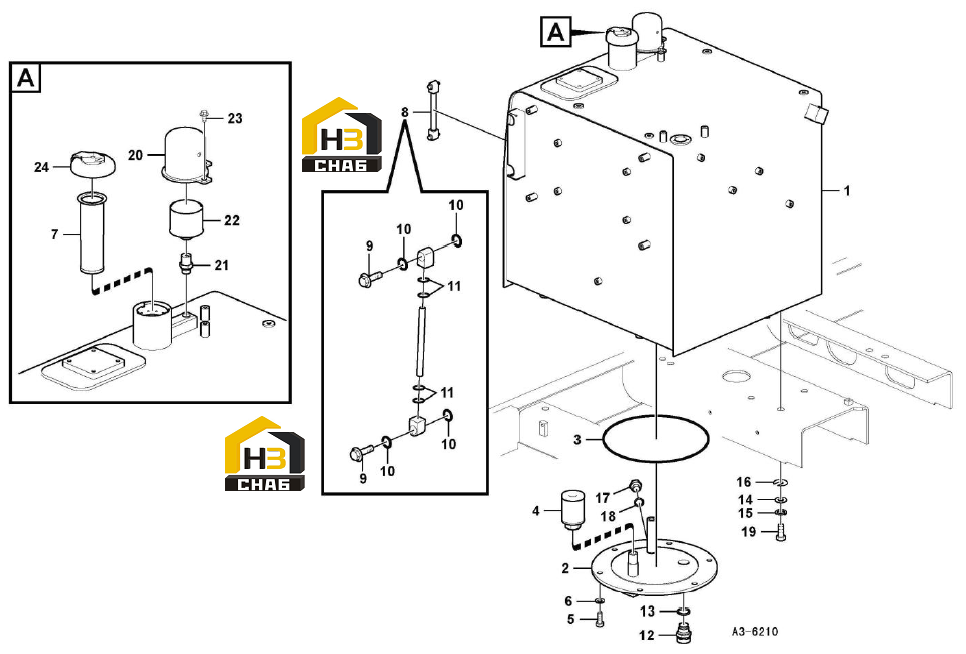

Бак топливный и крепежные средства

← Крепежные средства двигателя Насос подачи топлива и крепжные средства →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак

Каталожный номер:11216694

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка

Каталожный номер:11216526

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо уплотнительное

Каталожный номер:11210070

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фильтр-сетка

Каталожный номер:11210678

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт с шестигранной головкой

Каталожный номер:11210123

Комплект:6

Примечание:

№ на схеме:6

Наименование:Шайба простая

Каталожный номер:11210197

Комплект:6

Примечание:

№ на схеме:7

Наименование:Фильтр-сетка масла

Каталожный номер:11210752

Комплект:1

Примечание:

№ на схеме:8

Наименование:Прибор измерительный

Каталожный номер:11210764

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт крепежный

Каталожный номер:11210495

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кольцо уплотнительное

Каталожный номер:11210132

Комплект:4

Примечание:

№ на схеме:11

Наименование:Кольцо уплотнительное

Каталожный номер:11210166

Комплект:4

Примечание:

№ на схеме:12

Наименование:Клапан

Каталожный номер:11210523

Комплект:1

Примечание:

№ на схеме:13

Наименование:Прокладка

Каталожный номер:11210052

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба простая

Каталожный номер:11210200

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба пружины

Каталожный номер:11211638

Комплект:4

Примечание:

№ на схеме:16

Наименование:Пластина

Каталожный номер:11211124

Комплект:5

Примечание:

№ на схеме:17

Наименование:Заглушка

Каталожный номер:11210071

Комплект:1

Примечание:

№ на схеме:18

Наименование:Прокладка

Каталожный номер:11210044

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт крепежный

Каталожный номер:11210195

Комплект:4

Примечание:

№ на схеме:20

Наименование:Крышка

Каталожный номер:11216525

Комплект:1

Примечание:

№ на схеме:21

Наименование:Разъем соединительный

Каталожный номер:11210751

Комплект:1

Примечание:

№ на схеме:22

Наименование:Фильтр воздушный

Каталожный номер:11210241

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт крепежный фланца

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:24

Наименование:Крышка фильтра

Каталожный номер:11216971

Комплект:1

Примечание:
