NEW LGCE (SDLG) LG6150E (2018.08) Code 11212943/
Узел поворотного соединения

Узел поворотного соединения

← Муфта эластичная Соединение поворотное →

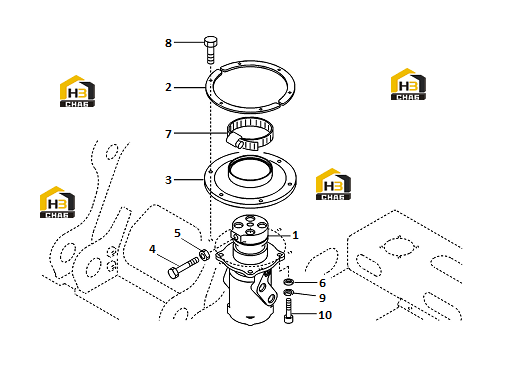

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Center passage
Каталожный номер:11217176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate
Каталожный номер:11210673
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring
Каталожный номер:11210674
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon screw
Каталожный номер:11210210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:11210196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plain washer
Каталожный номер:11210199
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw clamp
Каталожный номер:11211646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:11214756
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:4
Примечание:
