Муфта эластичная

← Болты крепежные блока управления двигателем Узел поворотного соединения →

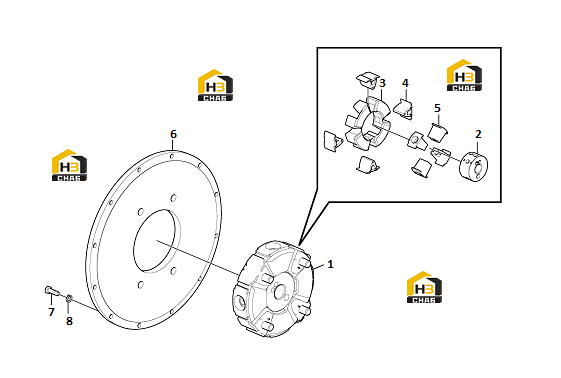

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coupling housing

Каталожный номер:11213507

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hub

Каталожный номер:11213508

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pump element

Каталожный номер:11213504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Insert

Каталожный номер:11213505

Комплект:4

Примечание:

№ на схеме:5

Наименование:Block

Каталожный номер:11213506

Комплект:4

Примечание:

№ на схеме:6

Наименование:Flange plate

Каталожный номер:11213488

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon screw

Каталожный номер:11210124

Комплект:8

Примечание:

№ на схеме:8

Наименование:Spring washer

Каталожный номер:11210064

Комплект:8

Примечание:
