Установка гидравлического насоса

Установка гидравлического насоса

← Шасси, комплект пружин (370821) Насос гидравлический рабочий в сборе →

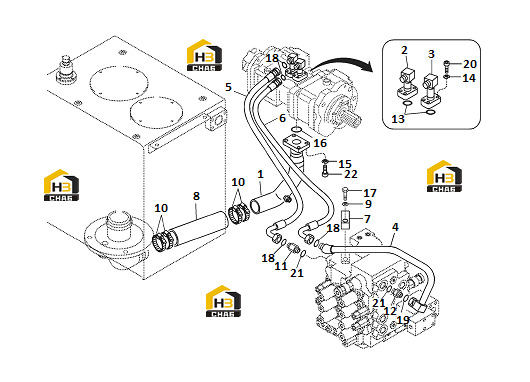

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:14408923
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11217237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:11212980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:11212981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11217257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:11217258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:11211129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber hose
Каталожный номер:11212986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer_10.9 13x24x3.1
Каталожный номер:11223290
Комплект:1
Примечание:10.9 13X24X3.2
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11223040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nipple
Каталожный номер:11223991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:11223997
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:11221995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210064
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:11210065
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:11210111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hexagon screw
Каталожный номер:11224036
Комплект:1
Примечание:M12*65
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:11212396
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:11210114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hexagon screw
Каталожный номер:11223070
Комплект:8
Примечание:M10X40
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:11210141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hexagon screw
Каталожный номер:11223100
Комплект:4
Примечание:
