Шасси, комплект пружин (370821)

Шасси, комплект пружин (370821)

← Звездочка Установка гидравлического насоса →

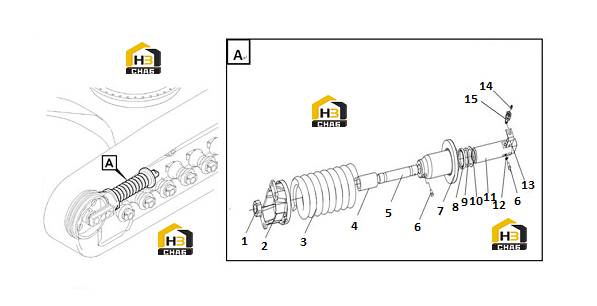

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut
Каталожный номер:4110002258
Комплект:1
Примечание:8171-MN-A5001
0 ₽
шт
№ на схеме:2
Наименование:Clevis
Каталожный номер:4110002259
Комплект:1
Примечание:8171-MN-A5002A
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:4110002260
Комплект:1
Примечание:8171-MN-A5003
0 ₽
шт
№ на схеме:4
Наименование:Stop sleeve
Каталожный номер:4110002261
Комплект:1
Примечание:8171-MN-A5004
0 ₽
шт
№ на схеме:5
Наименование:Rod
Каталожный номер:4110002262
Комплект:1
Примечание:8171-MN-A5101
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:4110002263
Комплект:2
Примечание:M10×2001010-81020
0 ₽
шт
№ на схеме:7
Наименование:Cylinder
Каталожный номер:4110002264
Комплект:1
Примечание:8171-MN-A5102
0 ₽
шт
№ на схеме:8
Наименование:Sealing
Каталожный номер:4110002265
Комплект:1
Примечание:U8175-MG-C5003
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring
Каталожный номер:4110002266
Комплект:1
Примечание:8175-MG-C5002
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring
Каталожный номер:4110002267
Комплект:1
Примечание:8175-MG-C5001
0 ₽
шт
№ на схеме:11
Наименование:Piston
Каталожный номер:4110002268
Комплект:1
Примечание:8171-MN-A5005
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:4110002269
Комплект:1
Примечание:01603-01018
0 ₽
шт
№ на схеме:13
Наименование:Bottom plate
Каталожный номер:4110002270
Комплект:1
Примечание:8171-MN-A5006
0 ₽
шт
№ на схеме:14
Наименование:Grease cup
Каталожный номер:4110002271
Комплект:1
Примечание:07020-01021
0 ₽
шт
№ на схеме:15
Наименование:Oil tap
Каталожный номер:4110002272
Комплект:1
Примечание:8171-MN-A5200
0 ₽
шт
№ на схеме:16
Наименование:Spring
Каталожный номер:11218954
Комплект:1
Примечание:
