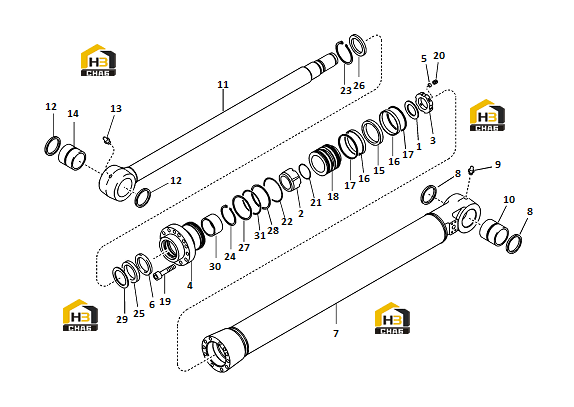

Цилиндр ковшового рычага

← Шатун ковшовой штанги Цилиндр ковшового рычага_(320408) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11213381

Комплект:1

Примечание:24C008030

№ на схеме:2

Наименование:Cushion

Каталожный номер:11213432

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11213376

Комплект:1

Примечание:24C012010

№ на схеме:4

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:5

Наименование:Pad

Каталожный номер:11211340

Комплект:1

Примечание:24A052240

№ на схеме:6

Наименование:Rubber ring

Каталожный номер:11213377

Комплект:1

Примечание:24H007005

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:11210869

Комплект:2

Примечание:24R307082

№ на схеме:9

Наименование:Nipple

Каталожный номер:11214822

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:11213417

Комплект:1

Примечание:24C082020

№ на схеме:11

Наименование:Rod

Каталожный номер:11213433

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11214798

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nipple

Каталожный номер:11214822

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11213431

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston seal

Каталожный номер:11213430

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wear ring

Каталожный номер:11213435

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sealing

Каталожный номер:11213436

Комплект:2

Примечание:

№ на схеме:18

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:19

Наименование:Screw

Каталожный номер:11214764

Комплект:11

Примечание:24T516605

№ на схеме:20

Наименование:Set screw

Каталожный номер:11213437

Комплект:1

Примечание:24T908121

№ на схеме:21

Наименование:O-ring

Каталожный номер:11213397

Комплект:1

Примечание:24K00550A

№ на схеме:22

Наименование:O-ring

Каталожный номер:11213440

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11213391

Комплект:1

Примечание:24C001190

№ на схеме:24

Наименование:Retaining ring

Каталожный номер:11213392

Комплект:1

Примечание:24C001110

№ на схеме:25

Наименование:Sealing ring

Каталожный номер:11213393

Комплект:1

Примечание:24F007021

№ на схеме:26

Наименование:Sealing

Каталожный номер:11213394

Комплект:1

Примечание:24D207002

№ на схеме:27

Наименование:Ring

Каталожный номер:11213438

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing ring

Каталожный номер:11213439

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11213396

Комплект:1

Примечание:INF

№ на схеме:30

Наименование:Bushing

Каталожный номер:11213388

Комплект:1

Примечание:24S170401

№ на схеме:31

Наименование:O-ring

Каталожный номер:11213441

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sealing kit

Каталожный номер:11213442

Комплект:1

Примечание:24A000220S

№ на схеме:33

Наименование:Bucket cylinder

Каталожный номер:11213434

Комплект:1

Примечание:24A000220
