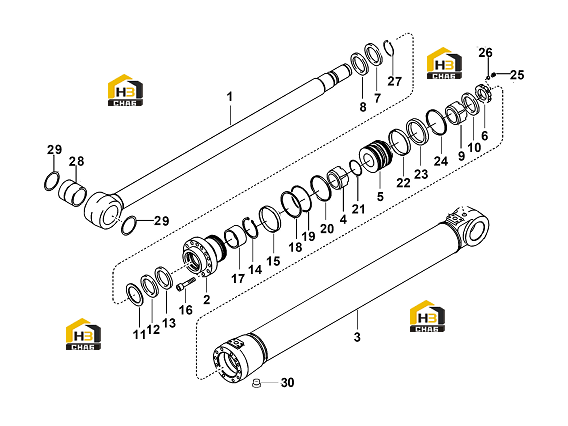

Цилиндр ковшового рычага_(320408)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120006667001
Комплект:1
Примечание:02165.0033Y.100 R73-1583
№ на схеме:2
Каталожный номер:4120006667002
Комплект:1
Примечание:02165.0033Y.002 Φ181*Φ120*Φ80
№ на схеме:3
Каталожный номер:4120006667003
Комплект:1
Примечание:02165.0033Y.300 R40-1322
№ на схеме:4
Каталожный номер:4120006667004
Комплект:1
Примечание:Q/HL 102102-2010
№ на схеме:5
Каталожный номер:4120006667005
Комплект:1
Примечание:Q/HL 102103-2010 Φ120*Φ63.5*68
№ на схеме:6
Каталожный номер:4120006667006
Комплект:1
Примечание:01885.0058Y.004 M62*3 (L=70)
№ на схеме:7
Каталожный номер:4120006667007
Комплект:1
Примечание:Q/HL 102122-2010 Φ85*63.5*0.5
№ на схеме:8
Каталожный номер:4120006667008
Комплект:1
Примечание:Q/HL 102105.1-2010 Φ58*4.5
№ на схеме:9
Каталожный номер:4120006667009
Комплект:1
Примечание:Q/HL 102105.2-2010 Φ50*42
№ на схеме:10
Каталожный номер:4120006667010
Комплект:2
Примечание:Q/HL 102105.3-2010 Φ44*4.3
№ на схеме:12
Каталожный номер:4120006667011
Комплект:1
Примечание:Q/HL 102106-2010
№ на схеме:16
Каталожный номер:4014000223
Комплект:12
Примечание:GB70.1-M16*75EpZn-12.9
№ на схеме:18
Каталожный номер:4120006667012
Комплект:1
Примечание:Q/HL 102123-2010
№ на схеме:21
Каталожный номер:4120006667013
Комплект:1
Примечание:Q/HL 102107-2010 Φ76(0.9)
№ на схеме:25
Каталожный номер:4014000073
Комплект:1
Примечание:GB77-M12*12EpZn-33H
№ на схеме:27
Каталожный номер:4120006667014
Комплект:1
Примечание:Q/HL 102107-2010 Φ36(1.3)
№ на схеме:28
Каталожный номер:4120006667015
Комплект:4
Примечание:Q/HL 102121.5-2012
№ на схеме:29
Каталожный номер:4120002369110
Комплект:4
Примечание:ME8 φ70*φ85*5
№ на схеме:30
Каталожный номер:4120006667016
Комплект:2
Примечание:BSPT5406-HP-04-SPL PT1/4-19
