Система впуска воздуха

Система впуска воздуха

← Система выхлопная Комплектующие радиатора →

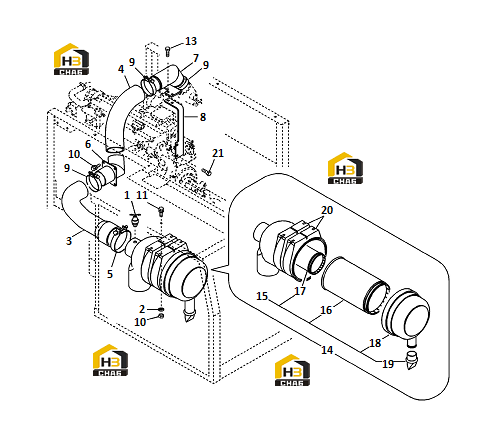

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Indicator
Каталожный номер:11213191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11210218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11214451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11214450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:11211650
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air tube
Каталожный номер:11213195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tube
Каталожный номер:11213197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:11213198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:11211648
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange screw
Каталожный номер:11210039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange screw
Каталожный номер:11210033
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Flange screw
Каталожный номер:11210032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Air cleaner
Каталожный номер:14404743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Air cleaner
Каталожный номер:11213193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Air filter insert
Каталожный номер:4110000679001
Комплект:1
Примечание:P780522
0 ₽
шт
№ на схеме:17
Наименование:Air filter insert
Каталожный номер:4110000679002
Комплект:1
Примечание:P780523
0 ₽
шт
№ на схеме:18
Наименование:End plate
Каталожный номер:11213192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Valve
Каталожный номер:11212288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clamping band
Каталожный номер:11213199
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Flange screw
Каталожный номер:11210034
Комплект:2
Примечание:
