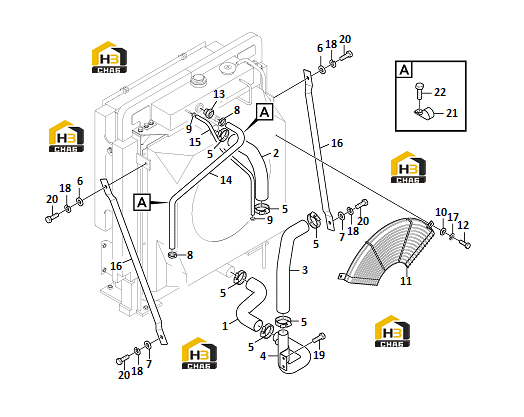

Комплектующие радиатора

← Система впуска воздуха Радиатор в сборе (331008) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:11216561

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11216847

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11216562

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:11213216

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose clamp

Каталожный номер:11211136

Комплект:6

Примечание:

№ на схеме:6

Наименование:Plain washer

Каталожный номер:11210198

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:11210695

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:11214818

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:11210218

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fan guard

Каталожный номер:11213215

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon screw

Каталожный номер:11210117

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gauge

Каталожный номер:11216760

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11216852

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11216859

Комплект:1

Примечание:

№ на схеме:16

Наименование:Radiator stay

Каталожный номер:11213210

Комплект:2

Примечание:

№ на схеме:17

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring washer

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:19

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:4

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:11213220

Комплект:2

Примечание:

№ на схеме:22

Наименование:Flange screw

Каталожный номер:11210036

Комплект:2

Примечание:
