Редуктор

← Суппорт тормозной (360301) Передача бортовая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

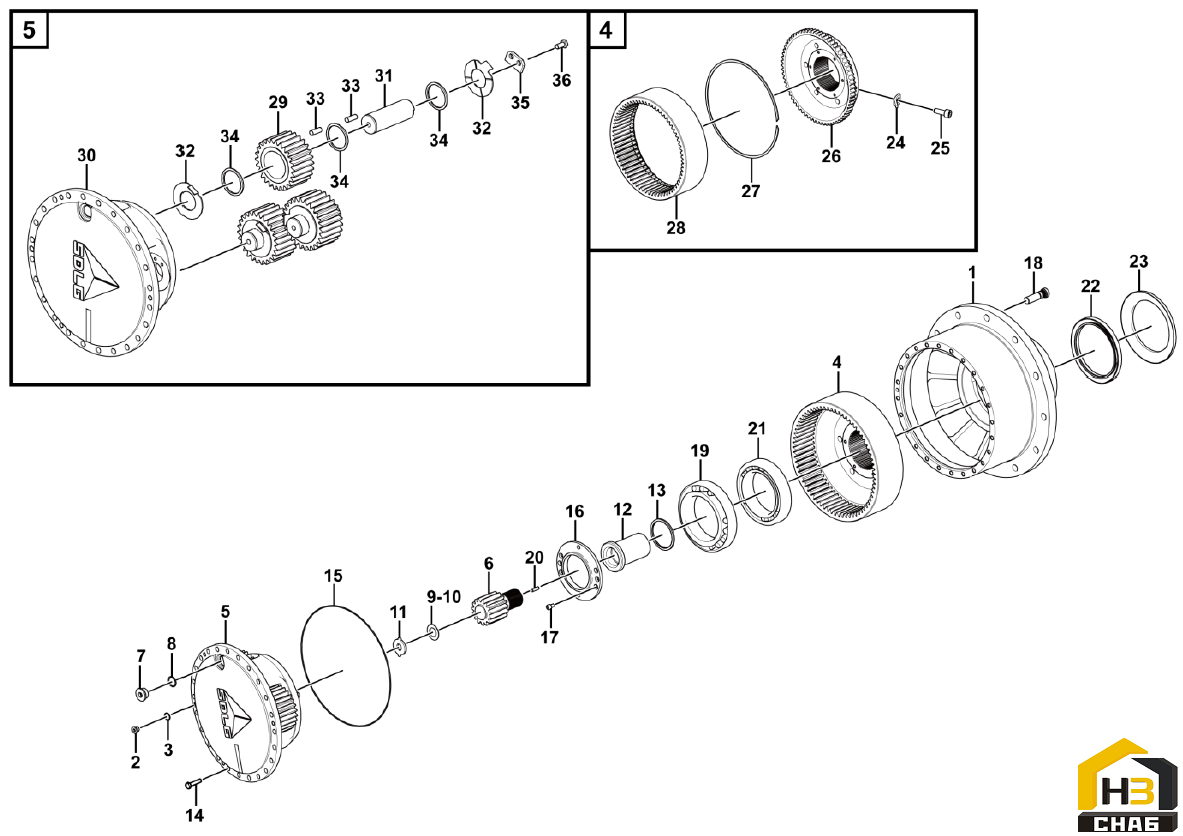

№ на схеме:1

Наименование:Front wheel hub

Каталожный номер:29070011191

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:29070011751

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:4030000076

Комплект:1

Примечание:GB3452.1-13.2*1.80G

№ на схеме:4

Наименование:Gear ring

Каталожный номер:29070022821

Комплект:1

Примечание:

№ на схеме:5

Наименование:Planet gear kit

Каталожный номер:29070022751

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sun gear

Каталожный номер:29070011251

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:29070011661

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:4041000765

Комплект:1

Примечание:LGB168-12931

№ на схеме:9

Наименование:Shim

Каталожный номер:29070011701

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:29070011711

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:29070012441

Комплект:1

Примечание:

№ на схеме:12

Наименование:Engaging sleeve

Каталожный номер:29070011261

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:29070011271

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:4011000214

Комплект:24

Примечание:GB5786-M14*1.5*40EpZn-10.9

№ на схеме:15

Наименование:O-ring

Каталожный номер:29070011141

Комплект:1

Примечание:

№ на схеме:16

Наименование:Round nut

Каталожный номер:29070011332

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4014000206

Комплект:4

Примечание:GB70.1-M10*16EpZn-8.8

№ на схеме:18

Наименование:Screw

Каталожный номер:29070024041

Комплект:12

Примечание:

№ на схеме:19

Наименование:Roller bearing

Каталожный номер:29070013471

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:29070011341

Комплект:1

Примечание:

№ на схеме:21

Наименование:Roller bearing

Каталожный номер:29070011831

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:4030000591

Комплект:1

Примечание:GB9877.1-FB170*210*15D

№ на схеме:23

Наименование:Dust cover

Каталожный номер:29070011371

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lock washer

Каталожный номер:29070012931

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:4014000033

Комплект:1

Примечание:GB70.1-M8*16EpZn-8.8

№ на схеме:26

Наименование:Gear ring holder

Каталожный номер:29070011202

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining ring

Каталожный номер:29070011211

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear ring

Каталожный номер:29070011221

Комплект:1

Примечание:

№ на схеме:29

Наименование:Planet gear

Каталожный номер:29070011231

Комплект:3

Примечание:

№ на схеме:30

Наименование:Planet carrier

Каталожный номер:29070011241

Комплект:1

Примечание:

№ на схеме:31

Наименование:Planet gear shaft

Каталожный номер:29070011281

Комплект:3

Примечание:

№ на схеме:32

Наименование:Retaining ring

Каталожный номер:29070011291

Комплект:6

Примечание:

№ на схеме:33

Наименование:Roller

Каталожный номер:29070011301

Комплект:102

Примечание:

№ на схеме:34

Наименование:Retaining ring

Каталожный номер:29070011311

Комплект:9

Примечание:

№ на схеме:35

Наименование:Baffle

Каталожный номер:29070011321

Комплект:3

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:4011000081

Комплект:6

Примечание:GB5783-M10*20EpZn-8.8
