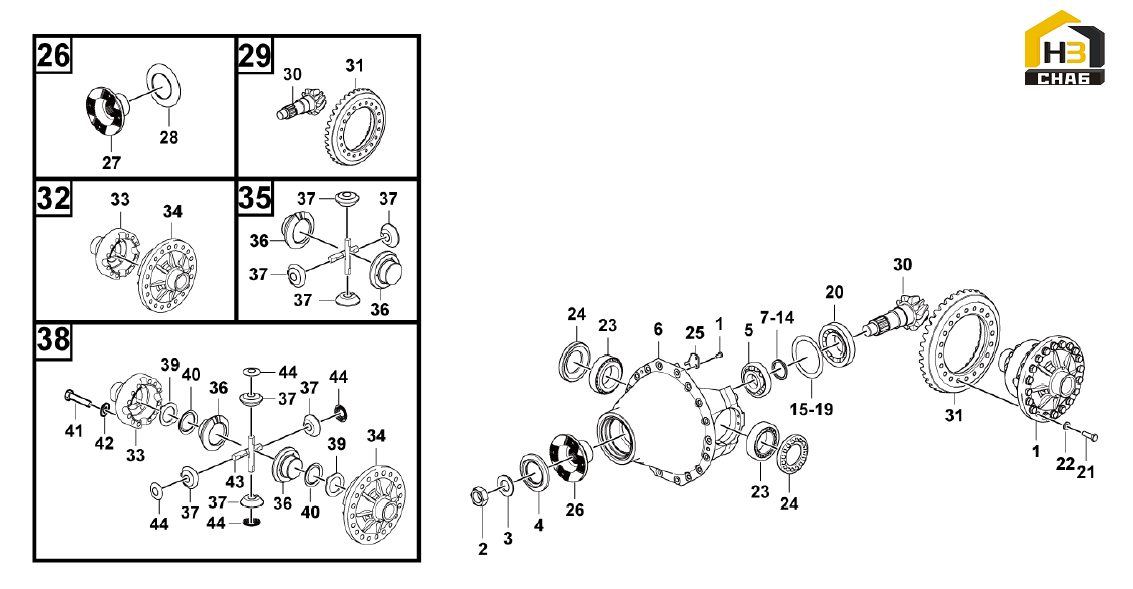

Передача бортовая

← Редуктор Вал карданный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:4011000597

Комплект:2

Примечание:GB5786-M10*1*20EpZn-8.8

№ на схеме:2

Наименование:Hexagon nut

Каталожный номер:29070024051

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:29070021981

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:4030000592

Комплект:1

Примечание:GB9877.1-FB85*140*12F

№ на схеме:5

Наименование:Roller bearing

Каталожный номер:4021000139

Комплект:1

Примечание:GB297-31312

№ на схеме:6

Наименование:Center housing

Каталожный номер:29090008391

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:29070022021

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:29070022031

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:29070022041

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:29070022051

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:29070022061

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:29070022071

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:29070022081

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:29070022091

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:29070011441

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:29070011451

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:29070011461

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:29070011471

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:29070011481

Комплект:1

Примечание:

№ на схеме:20

Наименование:Roller bearing

Каталожный номер:4021000140

Комплект:1

Примечание:GB297-31315

№ на схеме:21

Наименование:Screw

Каталожный номер:4011000731

Комплект:20

Примечание:GB5786-M16*1.5*50-10.9

№ на схеме:22

Наименование:Washer

Каталожный номер:29070009511

Комплект:20

Примечание:

№ на схеме:23

Наименование:Roller bearing

Каталожный номер:4021000141

Комплект:2

Примечание:GB297-33117

№ на схеме:24

Наименование:Nut

Каталожный номер:29070011601

Комплект:2

Примечание:

№ на схеме:25

Наименование:Thrust washer

Каталожный номер:29070011581

Комплект:2

Примечание:

№ на схеме:26

Наименование:Flange

Каталожный номер:29070022451

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connecting flange

Каталожный номер:29070022601

Комплект:1

Примечание:

№ на схеме:28

Наименование:Dust cover

Каталожный номер:29070011641

Комплект:1

Примечание:

№ на схеме:29

Наименование:Crown aheel

Каталожный номер:29070022001

Комплект:1

Примечание:

№ на схеме:30

Наименование:Crown wheel

Каталожный номер:29070022011

Комплект:1

Примечание:

№ на схеме:31

Наименование:Crown wheel

Каталожный номер:29070011861

Комплект:1

Примечание:

№ на схеме:32

Наименование:Differential housing

Каталожный номер:29070022131

Комплект:1

Примечание:

№ на схеме:33

Наименование:Differential housing

Каталожный номер:29070011631

Комплект:1

Примечание:

№ на схеме:34

Наименование:Differential housing

Каталожный номер:29070011511

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gear kit

Каталожный номер:21909006461

Комплект:1

Примечание:

№ на схеме:36

Наименование:Differential side gear

Каталожный номер:29070011541

Комплект:2

Примечание:

№ на схеме:37

Наименование:Differential pinion

Каталожный номер:29070011551

Комплект:4

Примечание:

№ на схеме:38

Наименование:Differential

Каталожный номер:29070022811

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:29070011521

Комплект:2

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:29070022101

Комплект:2

Примечание:

№ на схеме:41

Наименование:Screw

Каталожный номер:4011000801

Комплект:12

Примечание:GB5782-M16*95-10.9

№ на схеме:42

Наименование:Washer

Каталожный номер:29070009511

Комплект:12

Примечание:

№ на схеме:43

Наименование:Shaft

Каталожный номер:29070011561

Комплект:2

Примечание:

№ на схеме:44

Наименование:Shim

Каталожный номер:29070022121

Комплект:4

Примечание:
