Крепление ковша bg320

← Электропроводка капота Двигатель в сборе →

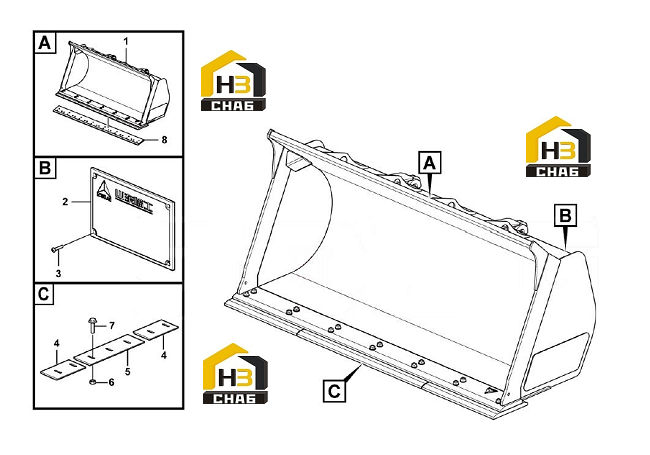

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body

Каталожный номер:29170164421

Комплект:1

Примечание:3.2*3016

№ на схеме:2

Наименование:Name plate

Каталожный номер:29170112941

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rivet

Каталожный номер:4019000012

Комплект:4

Примечание:GB827-3*5-BL2

№ на схеме:4

Наименование:Wear plate

Каталожный номер:29170096451

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wear plate

Каталожный номер:29170096441

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:4013000347

Комплект:16

Примечание:GB6177.1-M20EpZn-10

№ на схеме:7

Наименование:Screw

Каталожный номер:29170096391

Комплект:16

Примечание:

№ на схеме:8

Наименование:Cutting edge

Каталожный номер:29170036681

Комплект:1

Примечание:
