Электропроводка капота

Электропроводка капота

← Электропроводка двигателя Крепление ковша bg320 →

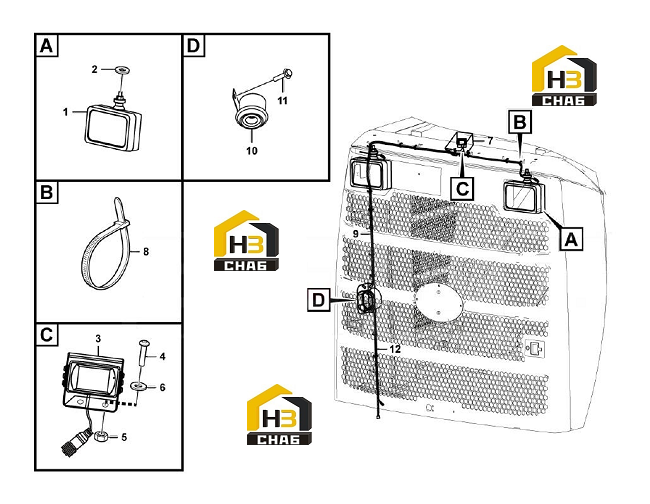

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lamp
Каталожный номер:4130001685
Комплект:2
Примечание:148*86-H3-24V
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000426
Комплект:4
Примечание:GB96.1-10flZnyc-300HV-480
0 ₽
шт
№ на схеме:3
Наименование:Monitor
Каталожный номер:4130001698
Комплект:1
Примечание:AE-CM10Z
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:4014000514
Комплект:2
Примечание:GB818-M4*12flZnyc-4.8-480
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:4013000371
Комплект:2
Примечание:GB6170-M4flZnyc-8-480
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4015000432
Комплект:2
Примечание:GB97.1-4flZnyc-300HV-480
0 ₽
шт
№ на схеме:7
Наименование:Hood
Каталожный номер:29330087691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cable tie
Каталожный номер:4190001839
Комплект:14
Примечание:LG13-ZS4*160
0 ₽
шт
№ на схеме:9
Наименование:Wiring harness
Каталожный номер:29450000931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Buzzer
Каталожный номер:4130000121
Комплект:1
Примечание:KSHM-12F4
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4011001297
Комплект:2
Примечание:GB16674.1-M8*16flZnyc-8.8-480
0 ₽
шт
№ на схеме:12
Наименование:Wiring harness
Каталожный номер:4130001485
Комплект:1
Примечание:
