Трансмиссия в сборе

Трансмиссия в сборе

← Гидротрансформатор (часть ii) Трансмиссия в разборе →

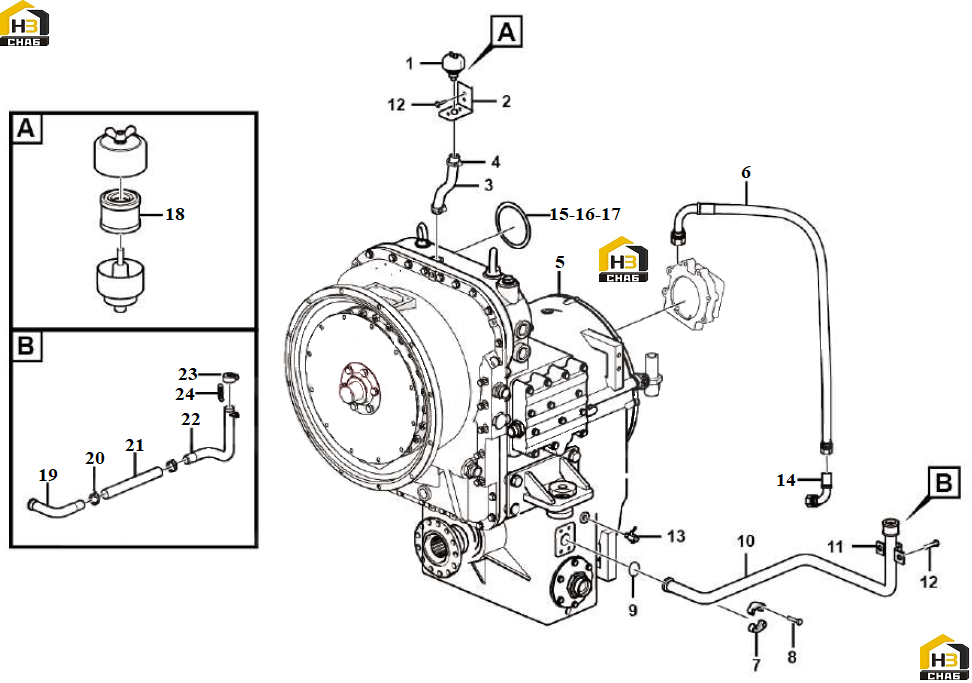

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Breather assembly
Каталожный номер:4110001544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:29050024951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:4030001046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:4017000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Transmission
Каталожный номер:29050030001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:29050024641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Flange half
Каталожный номер:4041000056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:4011000475
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:4030000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose assembly
Каталожный номер:29050029771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clip
Каталожный номер:29050017741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:4011000488
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plug
Каталожный номер:4190000010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nipple
Каталожный номер:29050024651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:29050022281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:29050022291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:29050022301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Filter insert
Каталожный номер:4110001544001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Steel pipe
Каталожный номер:29050030351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clamp
Каталожный номер:4017000009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:4030001299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Tube
Каталожный номер:29050029811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Oil filler cap
Каталожный номер:29050029881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Chain
Каталожный номер:29050025942
Комплект:1
Примечание:
