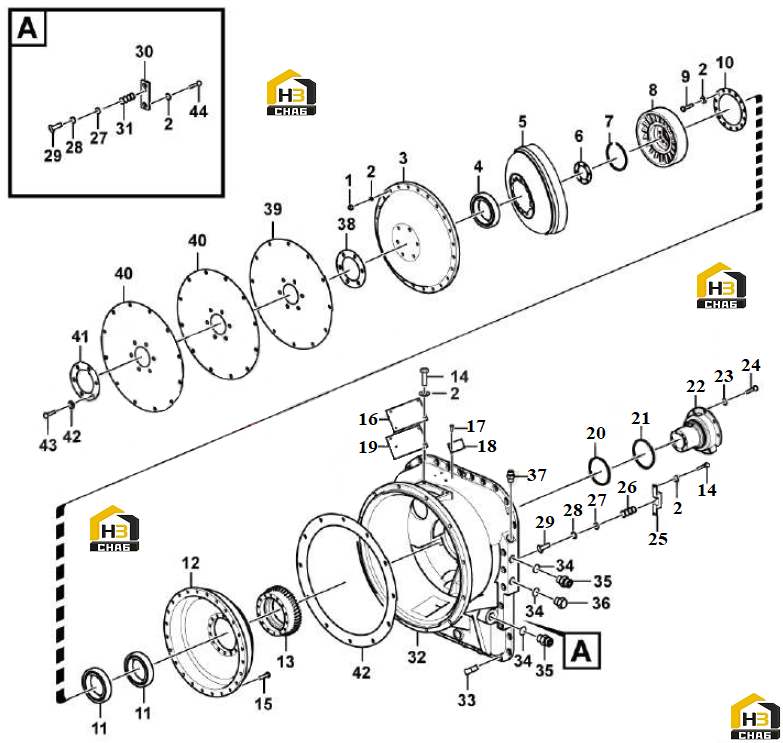

Гидротрансформатор (часть ii)

← Гидротрансформатор (часть i) Трансмиссия в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:7200000798

Комплект:24

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:4110000084130

Комплект:46

Примечание:

№ на схеме:3

Наименование:Wheel

Каталожный номер:4110000518013

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ball bearing

Каталожный номер:4021000018

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine

Каталожный номер:4110003131001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4110000011096

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:4110000518004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stator

Каталожный номер:4110003131002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:4110002525001

Комплект:14

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:4110000011094

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball bearing

Каталожный номер:4021000076

Комплект:2

Примечание:

№ на схеме:12

Наименование:Impeller

Каталожный номер:4110003131003

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gear

Каталожный номер:4110002522101

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:4110002580017

Комплект:6

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:4110002522102

Комплект:24

Примечание:

№ на схеме:16

Наименование:Spacer

Каталожный номер:4110000011088

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rivet

Каталожный номер:7200000846

Комплект:4

Примечание:

№ на схеме:18

Наименование:Name plate

Каталожный номер:4110003131004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:4110000011089

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:4110000011083

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing ring

Каталожный номер:4110000011082

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seat

Каталожный номер:4110002525005

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:4110000004001

Комплект:9

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4011001094

Комплект:9

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:4110000011100

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:4110000011101

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:4110000011107

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:4110000011102

Комплект:2

Примечание:

№ на схеме:29

Наименование:Valve rod

Каталожный номер:4110000011103

Комплект:2

Примечание:

№ на схеме:30

Наименование:Anchor plate

Каталожный номер:4110000011105

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:4110000011106

Комплект:1

Примечание:

№ на схеме:32

Наименование:Housing

Каталожный номер:4110002524001

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nipple

Каталожный номер:4110000011129

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:4110000011128

Комплект:3

Примечание:

№ на схеме:35

Наименование:Nipple

Каталожный номер:4110000011098

Комплект:2

Примечание:

№ на схеме:36

Наименование:Plug

Каталожный номер:4110000011104

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nipple

Каталожный номер:4110000359052

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:4110000011113

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plate

Каталожный номер:4110000011114

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plate

Каталожный номер:4110000011115

Комплект:2

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:4110000011116

Комплект:1

Примечание:

№ на схеме:42

Наименование:Gasket

Каталожный номер:4110000160054

Комплект:6

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:4110000960004

Комплект:6

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:4110002525003

Комплект:2

Примечание:
