Топливный бак в сборе

Топливный бак в сборе

← Система топливного бака Радиатор →

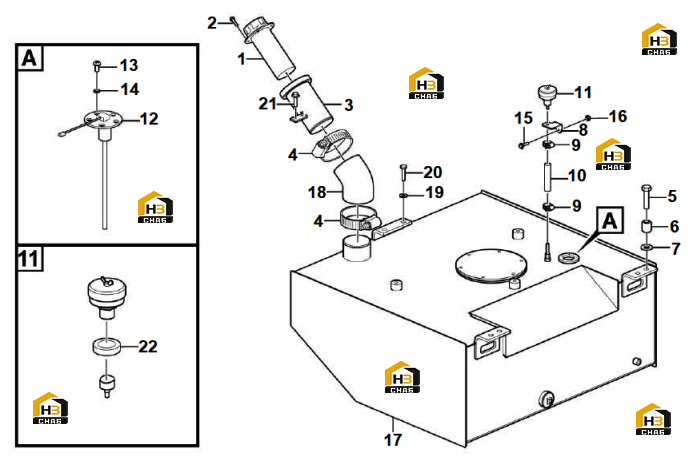

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel filter
Каталожный номер:4110000613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000102
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fuel pipe
Каталожный номер:29020010221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:4017000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:4011001204
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Attaching sleeve
Каталожный номер:4043002121
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:4015000439
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:29020009491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:4017000010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:29020010251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Air cleaner
Каталожный номер:4110000852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fuel level sensor
Каталожный номер:4130001309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4014000048
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:4015000110
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:4011000447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:4013000007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Fuel tank
Каталожный номер:29020017921
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:29020010241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4015000181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4011000564
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:4011000461
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Filter insert
Каталожный номер:4120005390
Комплект:1
Примечание:
