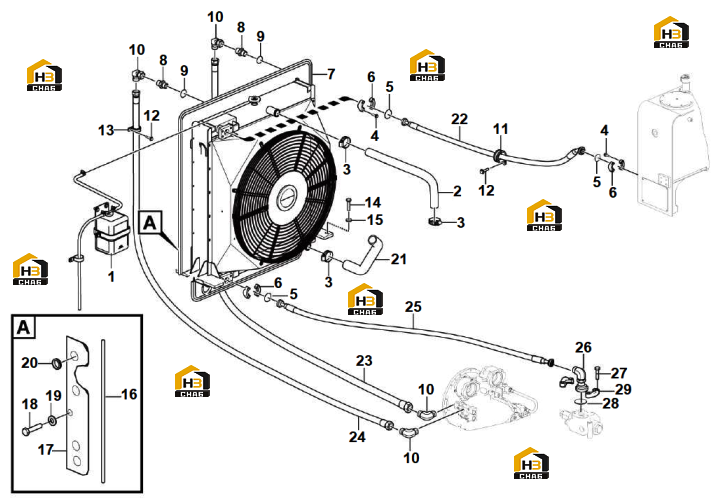

Радиатор

← Топливный бак в сборе Бачок расширительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Expansion tank

Каталожный номер:29030036211

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:29030035601

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:4017000007

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:4011000477

Комплект:12

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:4030000130

Комплект:3

Примечание:

№ на схеме:6

Наименование:Flange half

Каталожный номер:4041000011

Комплект:3

Примечание:

№ на схеме:7

Наименование:Radiator

Каталожный номер:4110003617

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nipple

Каталожный номер:4041001486

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:4030000211

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nipple

Каталожный номер:4041001211

Комплект:4

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:29030000041

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:4011001296

Комплект:6

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:29030010811

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:4011001328

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:29100011031

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sealing strip

Каталожный номер:4043000957

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:29030032941

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:4011001247

Комплект:5

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:4015000425

Комплект:5

Примечание:

№ на схеме:20

Наименование:Rubber sleeve

Каталожный номер:29030027171

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:29030035611

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose assembly

Каталожный номер:29030034861

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:29030031841

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:29030031831

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose assembly

Каталожный номер:29030032961

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nipple

Каталожный номер:29030031961

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:4011000475

Комплект:4

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:29

Наименование:Flange half

Каталожный номер:4041000027

Комплект:1

Примечание:
