Система гидротрансформатора

Система гидротрансформатора

← Радиатор в сборе Гидротрансформатор (часть i) →

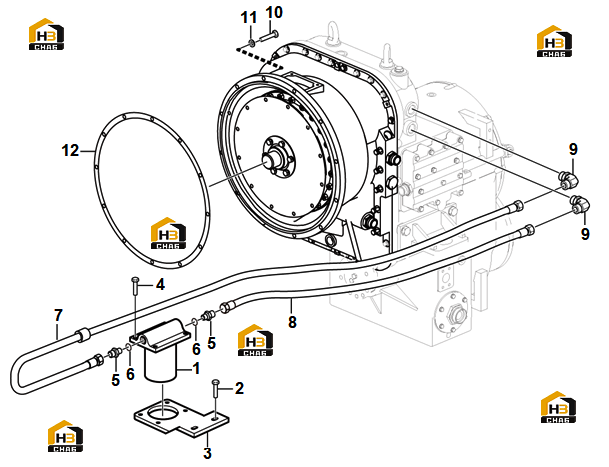

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Filter
Каталожный номер:4110001545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000560
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:29040009171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000455
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:29050018471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:4030000013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:29040009181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:4041002003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nipple
Каталожный номер:4041001211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000207
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:4015000026
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Gasket
Каталожный номер:29040000041
Комплект:1
Примечание:
