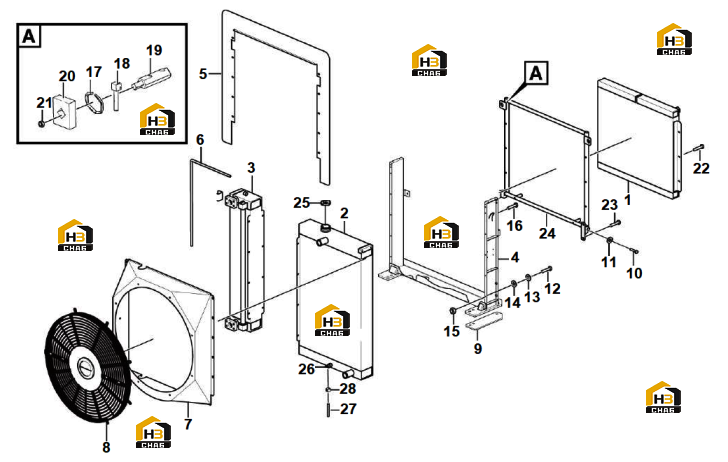

Радиатор в сборе

← Бачок расширительный Система гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cooler

Каталожный номер:4110002286009

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:4110002286001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:4110002025002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Radiator bracket

Каталожный номер:4110003617001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Wind deflector

Каталожный номер:4110003232002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing strip

Каталожный номер:4110003232003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fan shroud

Каталожный номер:4110003617002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fan guard

Каталожный номер:4110003617003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Damper mat

Каталожный номер:4110003617004

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4110003617005

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:4110002025019

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:4110002975215

Комплект:22

Примечание:

№ на схеме:13

Наименование:Spring washer

Каталожный номер:4110002943004

Комплект:28

Примечание:

№ на схеме:14

Наименование:Plain washer

Каталожный номер:4110001688022

Комплект:56

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:4110002945016

Комплект:28

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:4110001665011

Комплект:14

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:4110003075023

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:4110003075022

Комплект:2

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:4110003075021

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber mat

Каталожный номер:4110003075020

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:4110003075019

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:4110003075014

Комплект:6

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:4110003617006

Комплект:4

Примечание:

№ на схеме:24

Наименование:Framework

Каталожный номер:4110003617007

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cap

Каталожный номер:4110001929

Комплект:1

Примечание:

№ на схеме:26

Наименование:Drain valve

Каталожный номер:4110002233206

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:4110002506023

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:4110002286007

Комплект:1

Примечание:
