Рычаг управления в сборе (часть iii)

← Рычаг управления в сборе (часть ii) Блок клапанов управления →

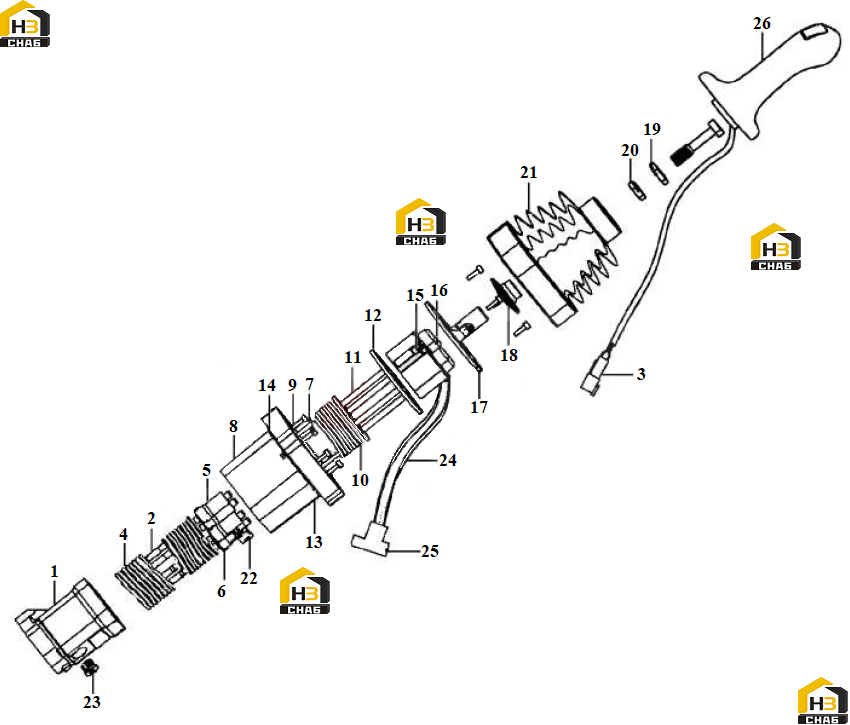

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve body

Каталожный номер:4120003693001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve rod

Каталожный номер:4120003693002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Tool

Каталожный номер:4120003693003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:4120003693004

Комплект:4

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:4120003693005

Комплект:3

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:4120003693006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw rod

Каталожный номер:4120003693007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Valve body

Каталожный номер:4120003693008

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:4120003693009

Комплект:8

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:4120003693010

Комплект:4

Примечание:

№ на схеме:11

Наименование:Control lever

Каталожный номер:4120003693011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:4120003693012

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock ring

Каталожный номер:4120003693013

Комплект:3

Примечание:

№ на схеме:14

Наименование:Lock ring

Каталожный номер:4120003693014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Coil

Каталожный номер:4120003693015

Комплект:3

Примечание:

№ на схеме:16

Наименование:Solenoid

Каталожный номер:4120003693016

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:4120003693017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:4120003693018

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4120003693019

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:4120003693020

Комплект:1

Примечание:

№ на схеме:21

Наименование:Protecting casing

Каталожный номер:4120003693021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Name plate

Каталожный номер:4120003693022

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:4120003693023

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:4120003693024

Комплект:3

Примечание:

№ на схеме:25

Наименование:Tool

Каталожный номер:4120003693025

Комплект:1

Примечание:

№ на схеме:26

Наименование:Handle

Каталожный номер:4120003693026

Комплект:1

Примечание:
