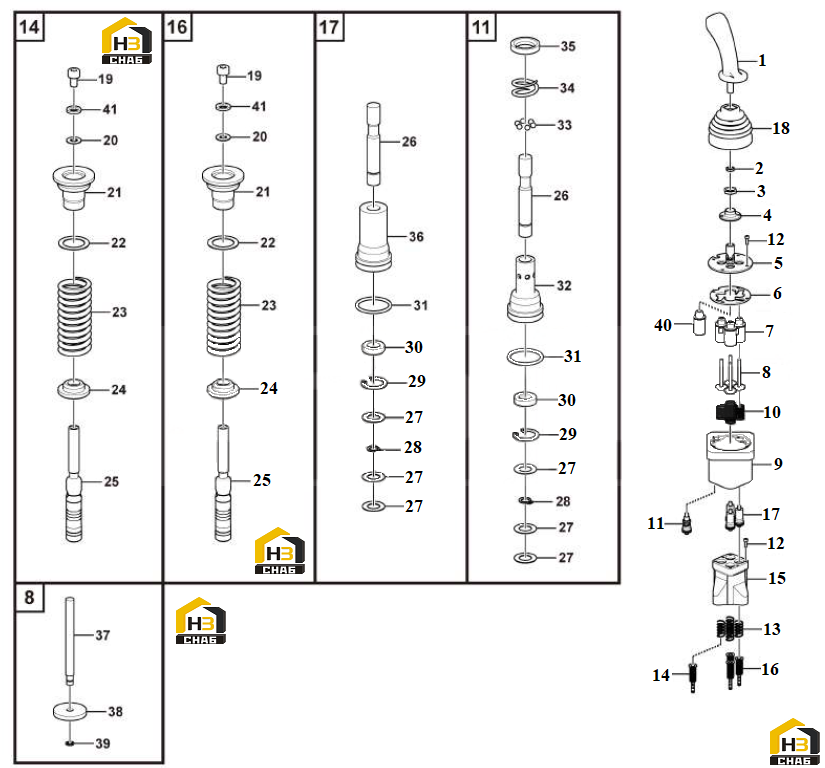

Рычаг управления в сборе (часть ii)

← Рычаг управления в сборе (часть i) Рычаг управления в сборе (часть iii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control handle

Каталожный номер:4120006649001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut gb6172.1-m14epzn-05

Каталожный номер:4013000271

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nua

Каталожный номер:4120006649002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Press plate

Каталожный номер:4120006649003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pivot attachment

Каталожный номер:4120006649004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:4120006649005

Комплект:1

Примечание:

№ на схеме:7

Наименование:Solenoid

Каталожный номер:4120006649006

Комплект:3

Примечание:

№ на схеме:8

Наименование:Roof member

Каталожный номер:4120006649007

Комплект:4

Примечание:

№ на схеме:9

Наименование:Valve body

Каталожный номер:4120006649008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:4120006649009

Комплект:4

Примечание:

№ на схеме:11

Наименование:Tubular stay

Каталожный номер:4120006649010

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:4014000170

Комплект:8

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:4120006649011

Комплект:4

Примечание:

№ на схеме:14

Наименование:Valve spindle

Каталожный номер:4120006649012

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve body

Каталожный номер:4120006649013

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve spindle

Каталожный номер:4120006649014

Комплект:3

Примечание:

№ на схеме:17

Наименование:Tubular stay

Каталожный номер:4120006649015

Комплект:3

Примечание:

№ на схеме:18

Наименование:Casing

Каталожный номер:4120006649016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw gb70.1-m3*5epzn-10.9

Каталожный номер:4014000324

Комплект:4

Примечание:

№ на схеме:20

Наименование:Adjusting washer

Каталожный номер:4120006649017

Комплект:4

Примечание:

№ на схеме:21

Наименование:Spring seat

Каталожный номер:4120006649018

Комплект:4

Примечание:

№ на схеме:22

Наименование:Adjusting washer

Каталожный номер:4120006649019

Комплект:4

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:4120006649020

Комплект:4

Примечание:

№ на схеме:24

Наименование:Spring seat

Каталожный номер:4120006649021

Комплект:4

Примечание:

№ на схеме:25

Наименование:Valve spindle

Каталожный номер:4120006649022

Комплект:4

Примечание:

№ на схеме:26

Наименование:Push rod

Каталожный номер:4120006649023

Комплект:4

Примечание:

№ на схеме:27

Наименование:Adjusting washer

Каталожный номер:4120006649024

Комплект:4

Примечание:

№ на схеме:28

Наименование:Retaining ring

Каталожный номер:4015000342

Комплект:4

Примечание:

№ на схеме:29

Наименование:Check ring gb893.1-15-65mn

Каталожный номер:4015000341

Комплект:4

Примечание:

№ на схеме:30

Наименование:Lock ring c1 0074 n3571

Каталожный номер:4120003968

Комплект:4

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:4030000360

Комплект:4

Примечание:

№ на схеме:32

Наименование:Valve housing

Каталожный номер:4120006649025

Комплект:1

Примечание:

№ на схеме:33

Наименование:Steel ball gb308-3.175-gcr15

Каталожный номер:4021000242

Комплект:6

Примечание:

№ на схеме:34

Наименование:Spring

Каталожный номер:4120006649026

Комплект:4

Примечание:

№ на схеме:35

Наименование:Lock ring

Каталожный номер:4120006649027

Комплект:4

Примечание:

№ на схеме:36

Наименование:Valve housing

Каталожный номер:4120006649028

Комплект:3

Примечание:

№ на схеме:37

Наименование:Push rod

Каталожный номер:4120006649029

Комплект:4

Примечание:

№ на схеме:38

Наименование:Round iron

Каталожный номер:4120006649030

Комплект:4

Примечание:

№ на схеме:39

Наименование:Lock ring

Каталожный номер:4120006649031

Комплект:4

Примечание:

№ на схеме:40

Наименование:Solenoid

Каталожный номер:4120006649032

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:4120006649033

Комплект:4

Примечание:
