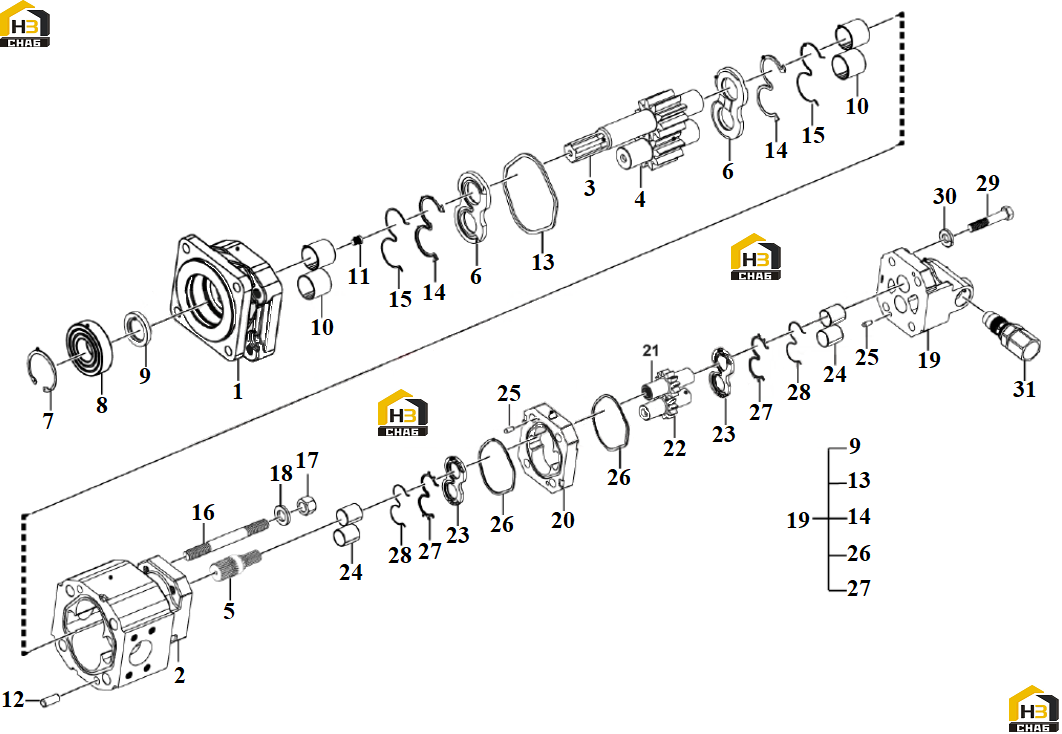

Насос шестеренчатый (часть ii)

← Насос рулевого управления в сборе Рулевая колонка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:4120008095001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pump body

Каталожный номер:4120008095002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Drive shaft gear

Каталожный номер:4120008095003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:4120003676203

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shaft

Каталожный номер:4120007575001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Side board

Каталожный номер:4120005082209

Комплект:2

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:4120005082210

Комплект:1

Примечание:

№ на схеме:8

Наименование:Beaing

Каталожный номер:4120005082211

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4120005082212

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plain bearing

Каталожный номер:4120005082213

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:4120005082214

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:4120005082215

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4120005082216

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:4120005082217

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:4120005082218

Комплект:2

Примечание:

№ на схеме:16

Наименование:Stud

Каталожный номер:4120008095004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:4120005082220

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:4120005082221

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:4120008095005

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pump body

Каталожный номер:4120004423219

Комплект:1

Примечание:

№ на схеме:21

Наименование:Drive shaft

Каталожный номер:4120004423220

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shaft

Каталожный номер:4120008095006

Комплект:1

Примечание:

№ на схеме:23

Наименование:Profiled plate

Каталожный номер:4120005666107

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plain bearing

Каталожный номер:4120005081211

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:4120005081212

Комплект:4

Примечание:

№ на схеме:26

Наименование:Sealing ring

Каталожный номер:4120005081213

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:4120005081214

Комплект:2

Примечание:

№ на схеме:28

Наименование:Retaining ring

Каталожный номер:4120005081215

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:4120004423222

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:4120005081217

Комплект:4

Примечание:

№ на схеме:31

Наименование:Valve

Каталожный номер:4120004423223

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sealing ring kit

Каталожный номер:4120008095007

Комплект:1

Примечание:
