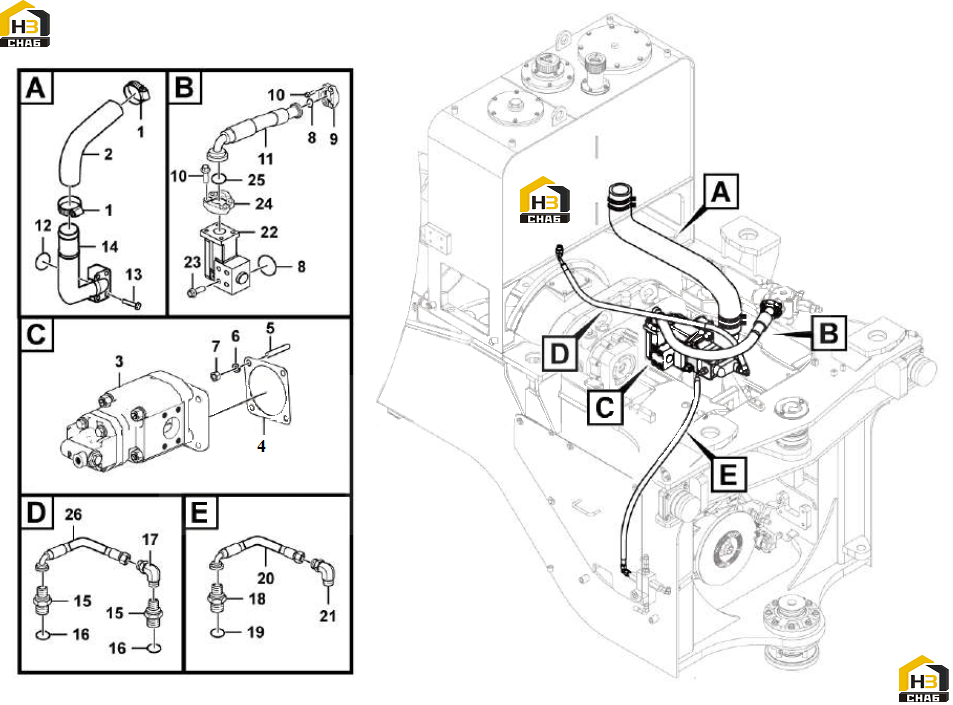

Насос рулевого управления в сборе

← Пальцы, втулки подъемной рамы Насос шестеренчатый (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:4017000013

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:29190015471

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear pump

Каталожный номер:4120008095

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:29110000043

Комплект:1

Примечание:

№ на схеме:5

Наименование:Stud

Каталожный номер:4012000100

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4015000428

Комплект:4

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:4013000397

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:4030000029

Комплект:2

Примечание:

№ на схеме:9

Наименование:Flange half

Каталожный номер:4041000027

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4011001300

Комплект:8

Примечание:

№ на схеме:11

Наименование:Hose assembly

Каталожный номер:29190015461

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:4030000163

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:4011001312

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipe

Каталожный номер:29190015481

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nipple

Каталожный номер:4041000766

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:4041000768

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:4041001063

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nipple

Каталожный номер:4041000604

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:4041000767

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose assembly

Каталожный номер:4041002749

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nipple

Каталожный номер:4041001023

Комплект:1

Примечание:

№ на схеме:22

Наименование:Block

Каталожный номер:29190015521

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:4011001463

Комплект:4

Примечание:

№ на схеме:24

Наименование:Flange half

Каталожный номер:4041000043

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:4030000026

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:4041002818

Комплект:1

Примечание:
