Гидронасос в сборе (часть ii)

Гидронасос в сборе (часть ii)

← Гидронасос в сборе (часть i) Гидронасос в сборе (часть iii) →

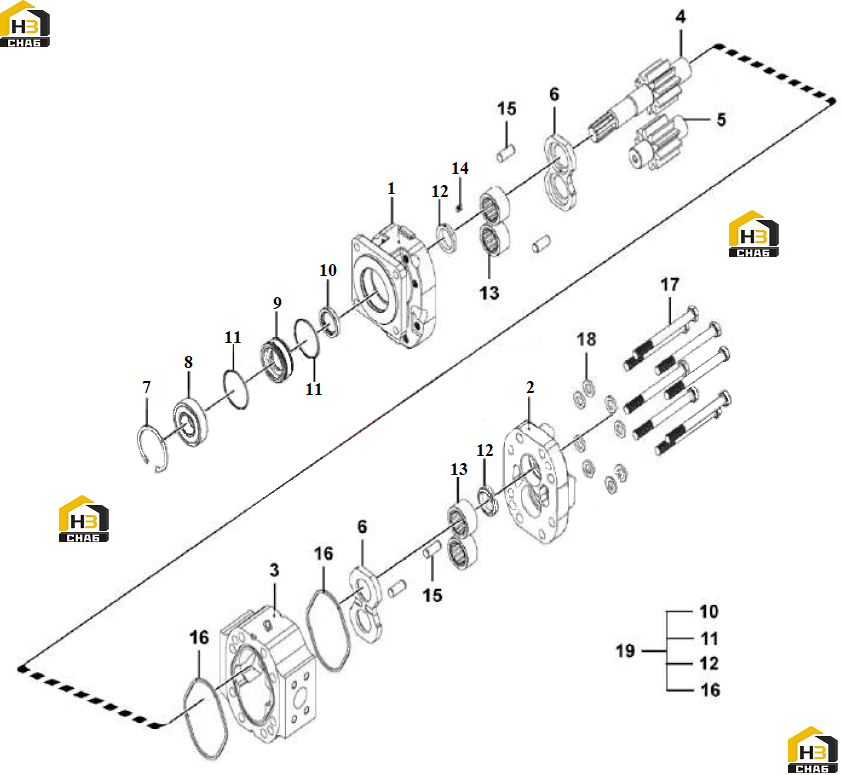

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:4120001715201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:4120001715202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pump body
Каталожный номер:4120001715203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Drive shaft gear
Каталожный номер:4120001715204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft
Каталожный номер:4120001715205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Side board
Каталожный номер:4120001715206
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Retaining ring
Каталожный номер:4120005082210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Beaing
Каталожный номер:4120005082211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring
Каталожный номер:4120001715207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring
Каталожный номер:4120005082212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:4120001715208
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring
Каталожный номер:4120001715209
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Needle bearing
Каталожный номер:4120001715210
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4120005082214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin
Каталожный номер:4120001715211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring
Каталожный номер:4120001715212
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4120001715213
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:4120005082221
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sealing ring kit
Каталожный номер:4120001715214
Комплект:1
Примечание:
