Гидронасос в сборе (часть i)

Гидронасос в сборе (часть i)

← Гидравлическая система Гидронасос в сборе (часть ii) →

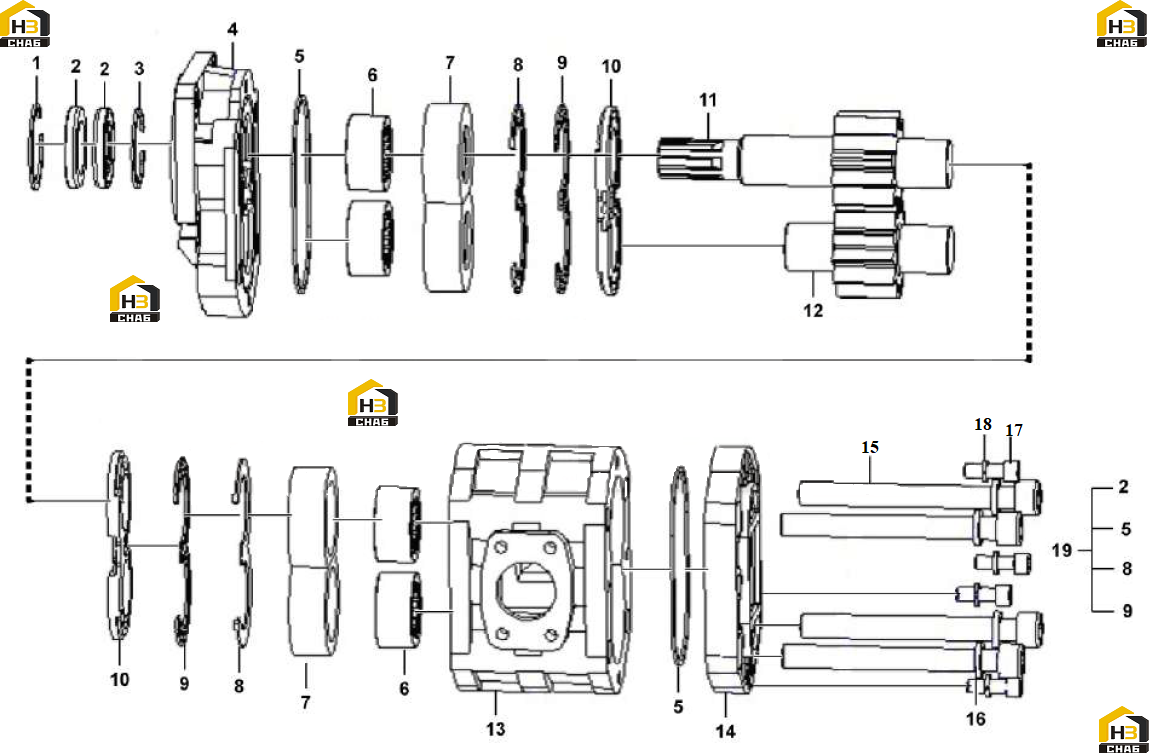

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Retaining ring
Каталожный номер:4120001715001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring
Каталожный номер:4120001715002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Retaining ring
Каталожный номер:4120001715003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:4120001715004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring
Каталожный номер:4120005081002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Needle bearing
Каталожный номер:4120001715006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spacer sleeve
Каталожный номер:4120001715007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Retaining ring
Каталожный номер:4120001715008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing washer
Каталожный номер:4120001715009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Side board
Каталожный номер:4120001715010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Drive shaft
Каталожный номер:4120001715011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shaft
Каталожный номер:4120001715012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pump body
Каталожный номер:4120001715013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cover
Каталожный номер:4120001715014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4120001715015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spring washer
Каталожный номер:4120001715016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4120001715017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring washer
Каталожный номер:4120001715018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sealing ring kit
Каталожный номер:4120001715019
Комплект:1
Примечание:
