Электропроводка задней рамы

Электропроводка задней рамы

← Электропроводка передней рамы Электропроводка двигателя (часть ii) →

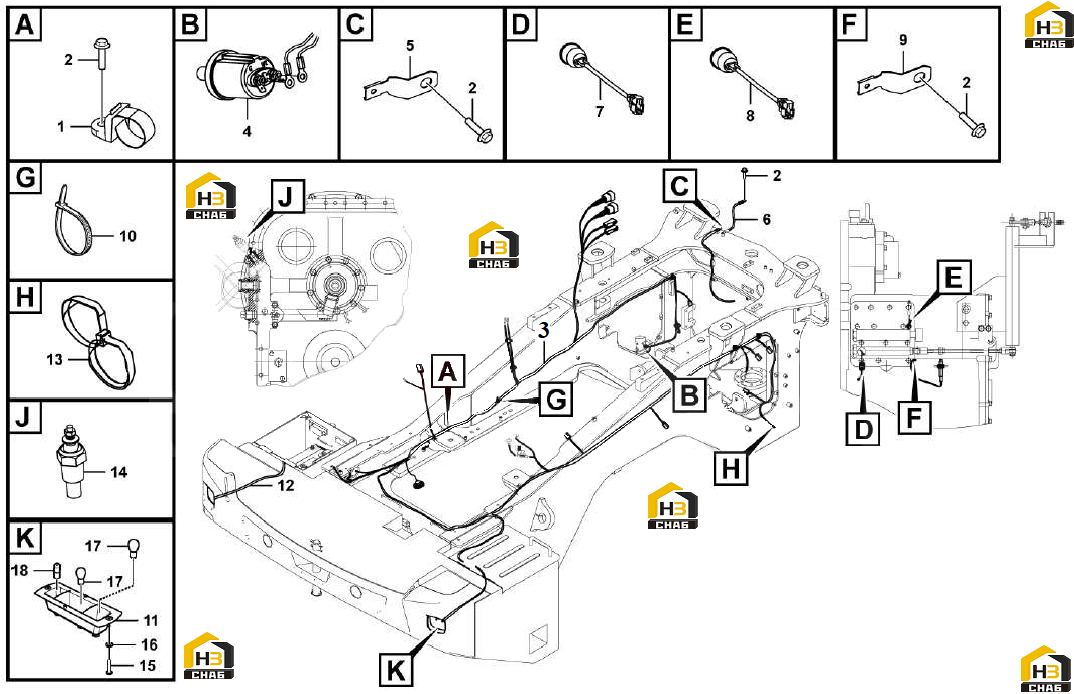

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000461
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Wiring harness
Каталожный номер:29420003981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pressure switch
Каталожный номер:4130001412
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:11211133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Battery cable
Каталожный номер:29370023221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pressure switch
Каталожный номер:4130001294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pressure switch
Каталожный номер:4130001300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:4130001006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:50
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tail lamp
Каталожный номер:4130002615
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cable harness
Каталожный номер:29420002911
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cable tie
Каталожный номер:4190001833
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Temperature sensor
Каталожный номер:4130000202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4014000026
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4015000207
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bulb
Каталожный номер:4130001130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bulb
Каталожный номер:4130001131
Комплект:2
Примечание:
