Электропроводка двигателя (часть ii)

Электропроводка двигателя (часть ii)

← Электропроводка задней рамы Электропроводка капота →

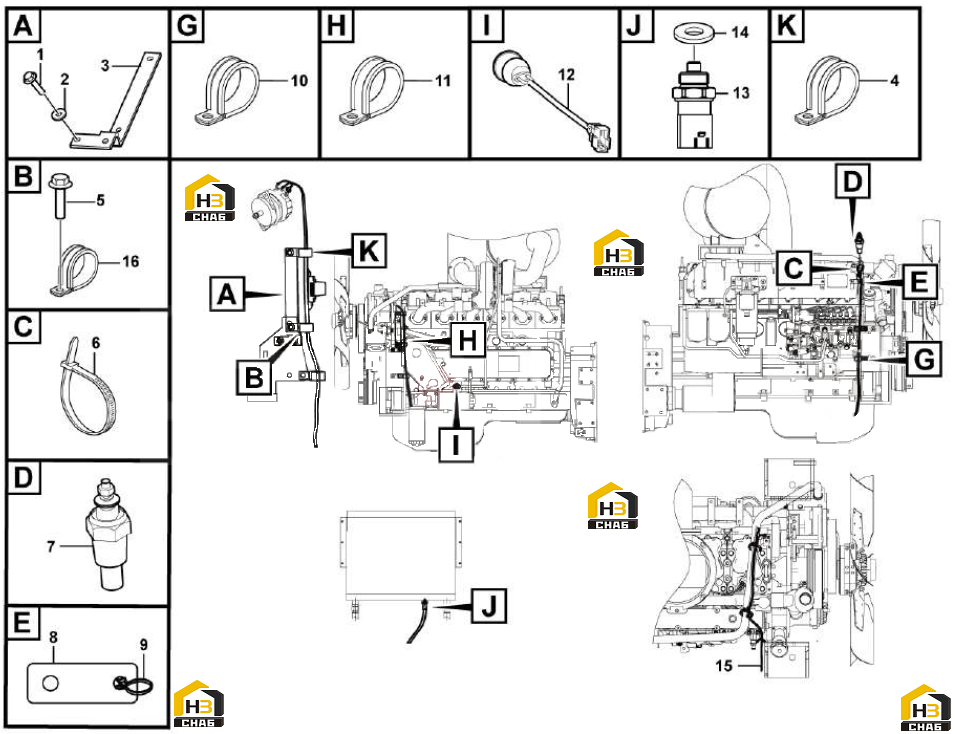

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4011000625
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:4015000168
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:29440000901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:4011000461
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cable tie
Каталожный номер:4190001839
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Temperature sensor
Каталожный номер:4130000202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:29370018861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cable tie
Каталожный номер:4190001095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:4041002407
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:4041002406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pressure switch
Каталожный номер:4130001296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Thermoswitch
Каталожный номер:4130001411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:4030000060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Wiring harness
Каталожный номер:29370021271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clamp
Каталожный номер:4041002410
Комплект:1
Примечание:
