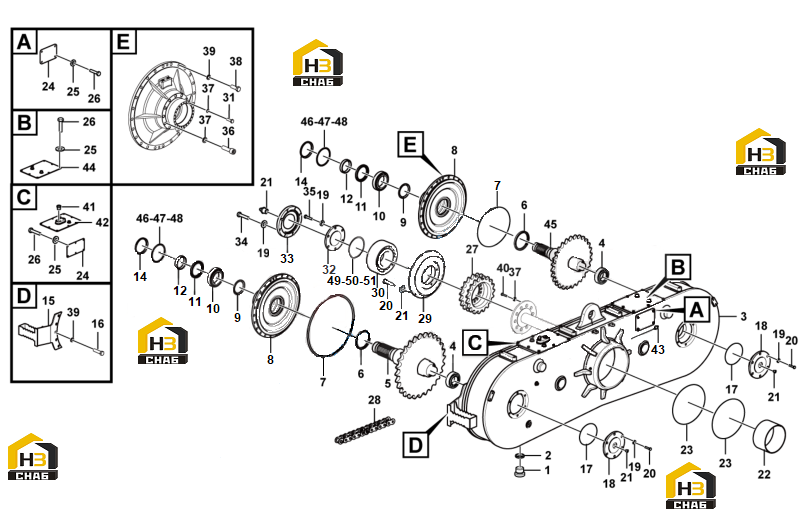

Комплектующие корпуса правой оси 4110002967 (90500055) (320307)
← Комплектующие корпуса левой оси 4110002967 (90500055) (320307)
Бак гидравлический в сборе 2811000473 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001903049
Комплект:3
Примечание:M24*1.5 75 500 197
№ на схеме:2
Каталожный номер:4110001903110
Комплект:3
Примечание:24 53 200 005
№ на схеме:3
Каталожный номер:4110001903156
Комплект:1
Примечание:90 510 014
№ на схеме:4
Каталожный номер:4110001903112
Комплект:2
Примечание:33113 54 100 059
№ на схеме:5
Каталожный номер:4110001903153
Комплект:1
Примечание:85 513 030
№ на схеме:6
Каталожный номер:4110001903114
Комплект:2
Примечание:FB115*140*12 53 100 029
№ на схеме:7
Каталожный номер:4110001903115
Комплект:2
Примечание:475*7 53 000 055
№ на схеме:8
Каталожный номер:4110001903116
Комплект:2
Примечание:85 513 019
№ на схеме:10
Каталожный номер:4110001903118
Комплект:2
Примечание:32018 54 100 002
№ на схеме:11
Каталожный номер:4110001903119
Комплект:2
Примечание:FB100*125*12 53 100 038
№ на схеме:12
Каталожный номер:4110001903120
Комплект:2
Примечание:85 513 042
№ на схеме:13
Каталожный номер:4110001903155
Комплект:48
Примечание:M8*25 50 008 006
№ на схеме:16
Каталожный номер:4110001903028
Комплект:5
Примечание:M14*1.5*55 50 011 011
№ на схеме:17
Каталожный номер:4110001903125
Комплект:2
Примечание:135*3.1 53 000 013
№ на схеме:18
Каталожный номер:4110001903126
Комплект:2
Примечание:85 513 015
№ на схеме:19
Каталожный номер:4110001903031
Комплект:38
Примечание:12 52 020 004
№ на схеме:20
Каталожный номер:4110001903128
Комплект:24
Примечание:M12*40 50 009 021
№ на схеме:21
Каталожный номер:4110001903129
Комплект:6
Примечание:M10*1 56 300 006
№ на схеме:23
Каталожный номер:4110001903131
Комплект:2
Примечание:260*5.7 53 000 016
№ на схеме:25
Каталожный номер:4110001903019
Комплект:72
Примечание:8 52 020 002
№ на схеме:26
Каталожный номер:4110001903134
Комплект:24
Примечание:M8*20 50 009 007
№ на схеме:27
Каталожный номер:4110001903135
Комплект:1
Примечание:85 513 022
№ на схеме:28
Каталожный номер:4110001903136
Комплект:2
Примечание:32B*1-54 55 410 003
№ на схеме:29
Каталожный номер:4110001903137
Комплект:1
Примечание:85 513 027
№ на схеме:30
Каталожный номер:4110002967004
Комплект:1
Примечание:22319C 54130016
№ на схеме:31
Каталожный номер:4110001903154
Комплект:18
Примечание:M16*50 50 120 013
№ на схеме:32
Каталожный номер:4110001903140
Комплект:1
Примечание:85 513 021
№ на схеме:34
Каталожный номер:4110001903063
Комплект:8
Примечание:M12*35 50 120 004
№ на схеме:35
Каталожный номер:4110001903143
Комплект:6
Примечание:M12*30 50 009 058
№ на схеме:36
Каталожный номер:4110001903144
Комплект:4
Примечание:M16*40 50 120 010
№ на схеме:37
Каталожный номер:4110001903004
Комплект:40
Примечание:16 52 020 006
№ на схеме:38
Каталожный номер:4110001903146
Комплект:43
Примечание:M14*1.5*40 50 012 019
№ на схеме:39
Каталожный номер:4110001903029
Комплект:48
Примечание:14 52 020 005
№ на схеме:40
Каталожный номер:4110001903148
Комплект:18
Примечание:M16*32 50 009 030
№ на схеме:41
Каталожный номер:4110001903149
Комплект:3
Примечание:Z1/8″56 100 001
№ на схеме:45
Каталожный номер:4110001903113
Комплект:1
Примечание:85 513 031
