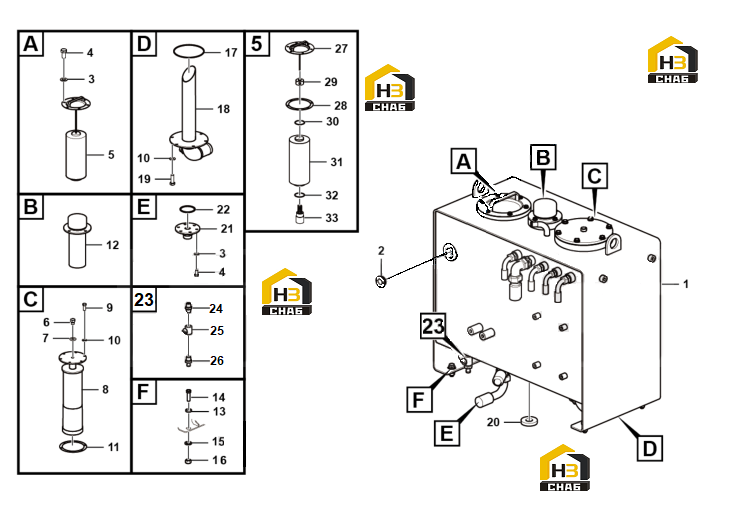

Бак гидравлический в сборе 2811000473
← Комплектующие корпуса правой оси 4110002967 (90500055) (320307)
Цилиндр телескопический 2812000453 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:4015000072
Комплект:16
Примечание:GB97.1-8EpZn-300HV
№ на схеме:4
Каталожный номер:4011000102
Комплект:16
Примечание:GB5783-M8*16EpZn-8.8
№ на схеме:8
Каталожный номер:28110002321
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:4011000082
Комплект:6
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:10
Каталожный номер:4015000162
Комплект:12
Примечание:GB97.1-10EpZn-300HV
№ на схеме:13
Каталожный номер:4015000186
Комплект:4
Примечание:GB96.1-12EpZn-300HV
№ на схеме:14
Каталожный номер:4011000091
Комплект:4
Примечание:GB5783-M12*40EpZn-8.8
№ на схеме:15
Каталожный номер:4015000168
Комплект:4
Примечание:GB97.1-12EpZn-300HV
№ на схеме:17
Каталожный номер:4030000232
Комплект:1
Примечание:GB3452.1-170*3.55G
№ на схеме:19
Каталожный номер:4011000777
Комплект:6
Примечание:GB5783-M10*30-8.8
№ на схеме:27
Каталожный номер:4120004037002
Комплект:1
Примечание:XNL-160.1
№ на схеме:29
Каталожный номер:4120004037004
Комплект:1
Примечание:XNL-160.3
№ на схеме:31
Каталожный номер:4120004037001
Комплект:1
Примечание:NLX-250
№ на схеме:33
Каталожный номер:4120004037005
Комплект:1
Примечание:XNL-160.4
