Цилиндр рулевой (часть iii)

← Блок управления стояночного тормоза 4110001906 (130501) Рама передняя в сборе →

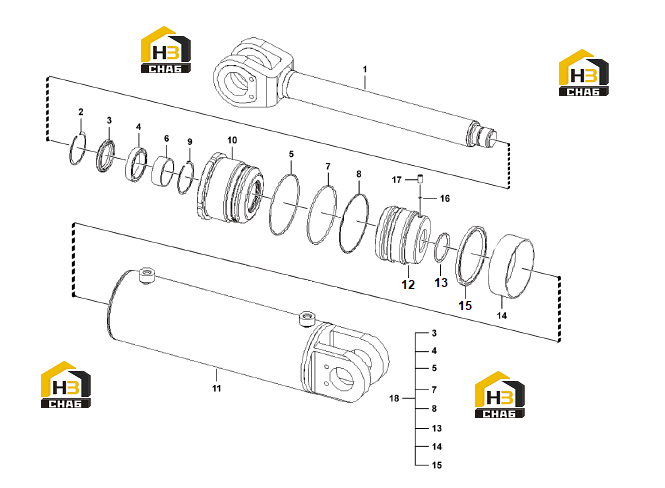

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:4120006959001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:4120006629009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:4120005996005

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:4120006959002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring

Каталожный номер:4120006118013

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:4120006629004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120005996006

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:4120005996007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retaining ring

Каталожный номер:4120006629005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:4120006959003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder tube

Каталожный номер:4120006959004

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:4120006959005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing ring

Каталожный номер:4120005996008

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:4120006118017

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4120006118016

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ball

Каталожный номер:4120006603018

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4120004831016

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring kit

Каталожный номер:4120006959006

Комплект:1

Примечание:
