Рама передняя в сборе

Рама передняя в сборе

← Цилиндр рулевой (часть iii) Узел крепежный (шарнирный) →

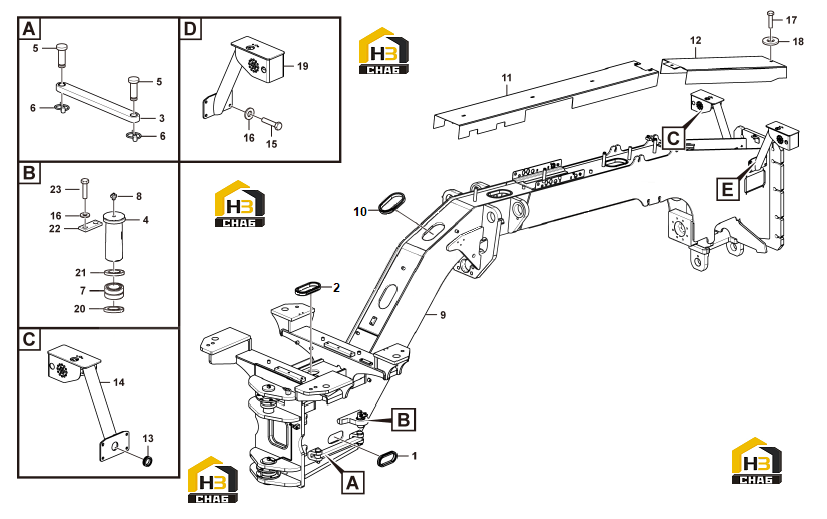

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber sleeve
Каталожный номер:4043001624
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber sleeve
Каталожный номер:4043001625
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock lever
Каталожный номер:28210009441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:28210014441
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:4016000329
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:28210010291
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spherical plain bearing
Каталожный номер:4021000377
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lubricating nipple
Каталожный номер:4030000065
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Front frame
Каталожный номер:28210013942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber sleeve
Каталожный номер:4043001626
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:28210014421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Weld plate
Каталожный номер:28210014101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber sleeve
Каталожный номер:4043001627
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lamp bracket
Каталожный номер:28210011101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:4011000084
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4015000162
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:4011000197
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:4015000168
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Lamp bracket
Каталожный номер:28210011111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Sleeve
Каталожный номер:28210014521
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Sleeve
Каталожный номер:28210014511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Locking plate
Каталожный номер:28210015151
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt
Каталожный номер:4011000082
Комплект:8
Примечание:
